機器視覺里短波紅外是什么？
什么是短波紅外（SWIR）光？

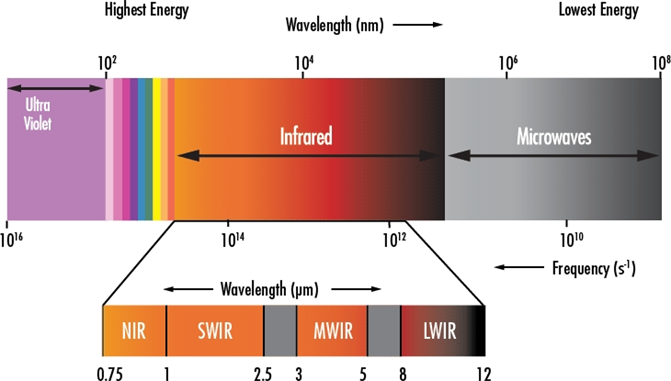

短波紅外（SWIR）光一般指1000-1700nm波長范圍內的光線。由于普通工業相機硅傳感器的上限約為1000nm，因此SWIR成像需要能在SWIR范圍內工作的專用SWIR相機。砷化銦鎵（InGaAs）傳感器是在SWIR中使用的主要傳感器，使用該傳感器的SWIR相機可覆蓋典型的SWIR頻帶。
為什么使用短波紅外（SWIR）？
與可見光相比，SWIR波長更長，穿透力更強，與原子結構的相互作用也不同，這為機器視覺應用提供了一些新的、獨特的成像可能性。當圖像在SWIR光譜時，會呈現出與可見光不同的影像，原來在可見光下難以識別的特征，在SWIR下可能清晰可見。
產品的檢測和分類是SWIR最有前途的機器視覺應用之一。例如在該波長的物體圖像中，水幾乎是黑色的，因?yàn)樗?450nm和1900nm都有很強的吸附性。因此，使用合適的SWIR光源可以清楚地顯示受損水果、散裝谷物或灌溉良好的作物的水分含量。
樂視科技現已推出1050nm/ 1200nm/1300nm/1450nm/1550nm/1600nm/1650nm等波長的SWIR光源，可覆蓋日常檢測所需的各個波段。
以下是短波紅外光源的應用案例，供各位客戶參考。（短波紅外光源需配套短波紅外相機一起使用）

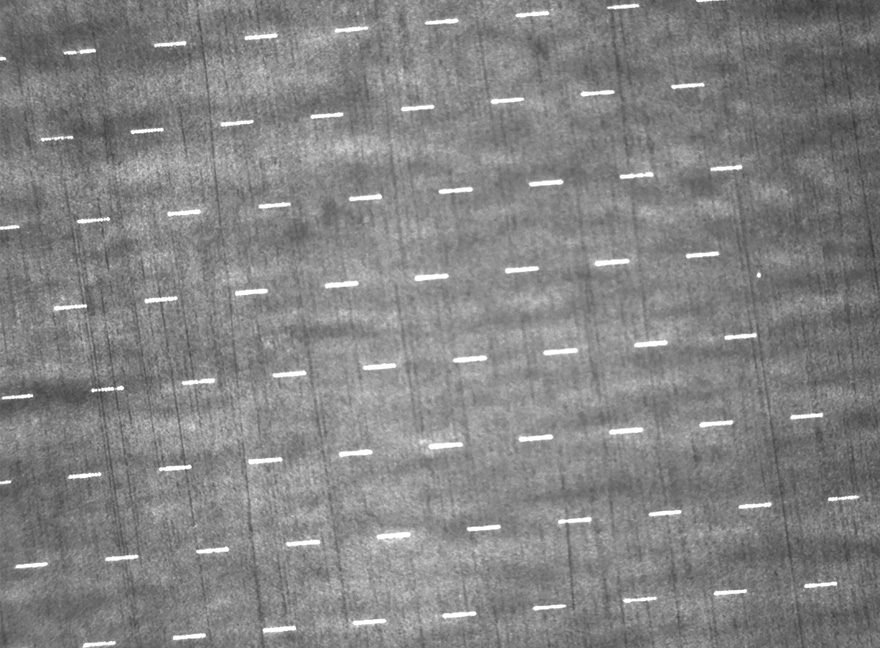

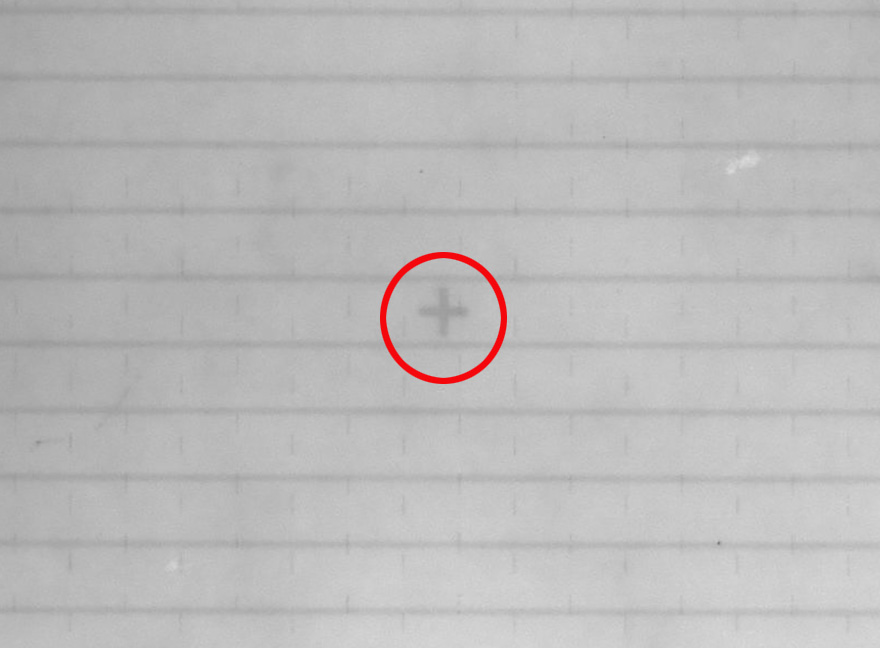

1、光伏片線路MAKE點檢測
下圖中可以看出，近紅外與短波紅外光源對不同物質、對光譜的不同吸收特性呈現的畫面，可以更好提升檢測區域的對比效果。

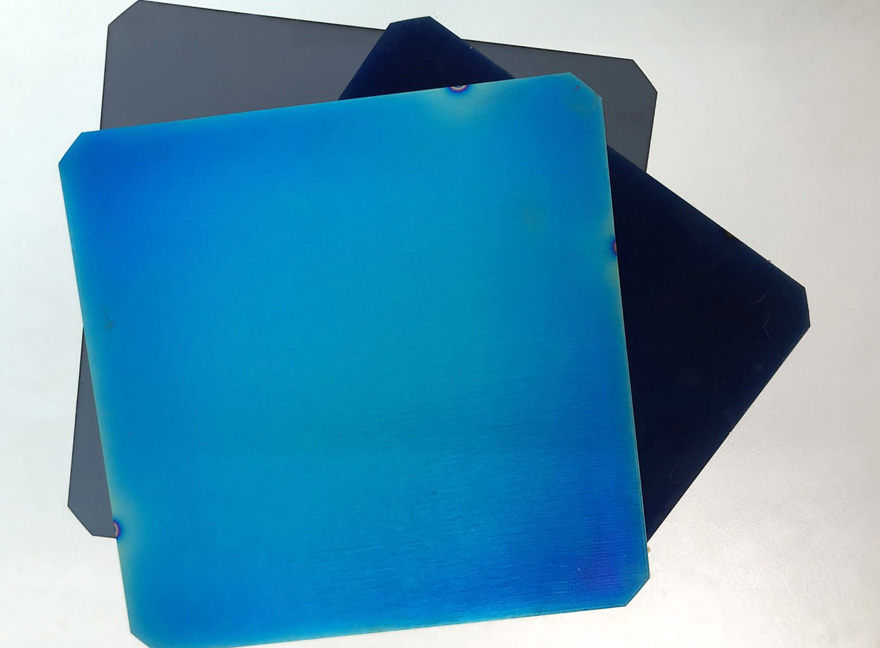

實物圖
近紅外850nm
短波紅外1300nm

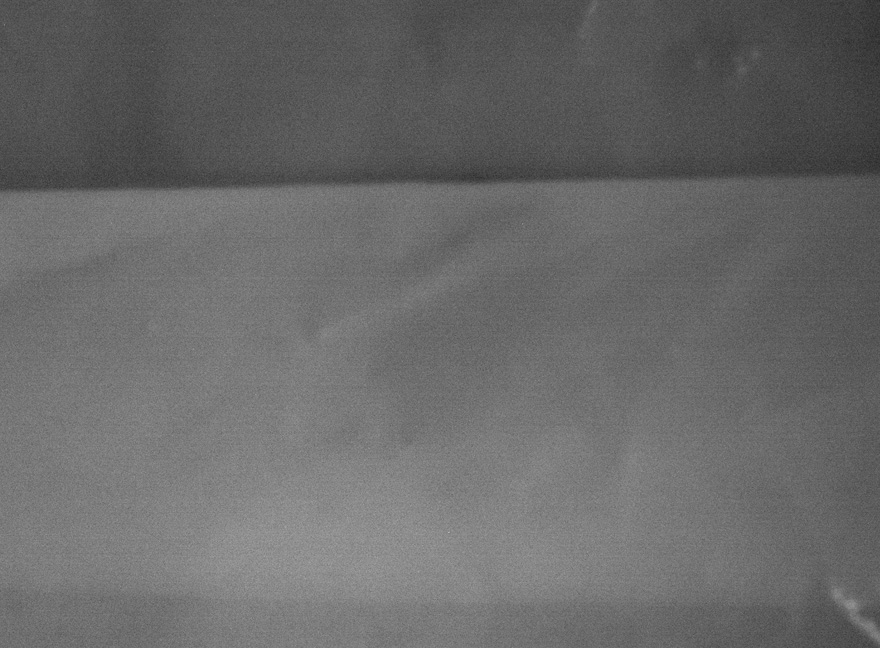

2、包裝袋內物體檢測
下圖中可以看出，近紅外與短波紅外光源的波段不同，穿透性不同、對隱藏于物體內的成像檢測效果不同。

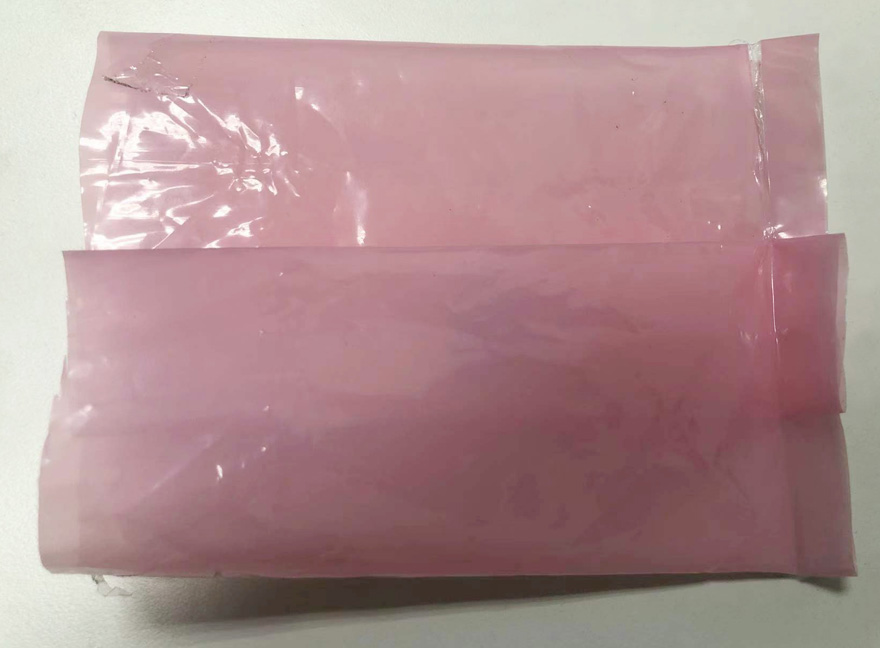

實物圖
近紅外850nm
短波紅外1550nm

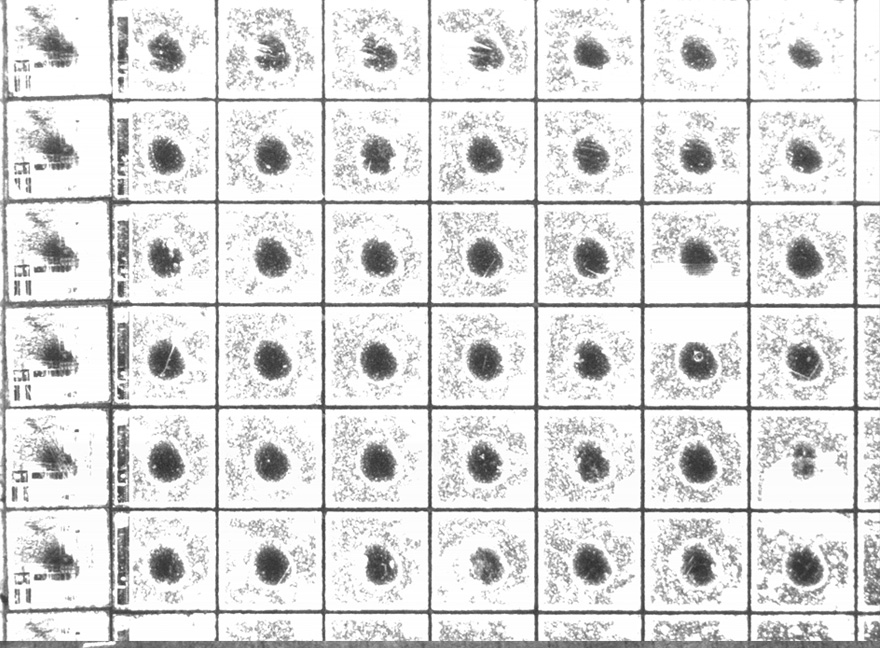

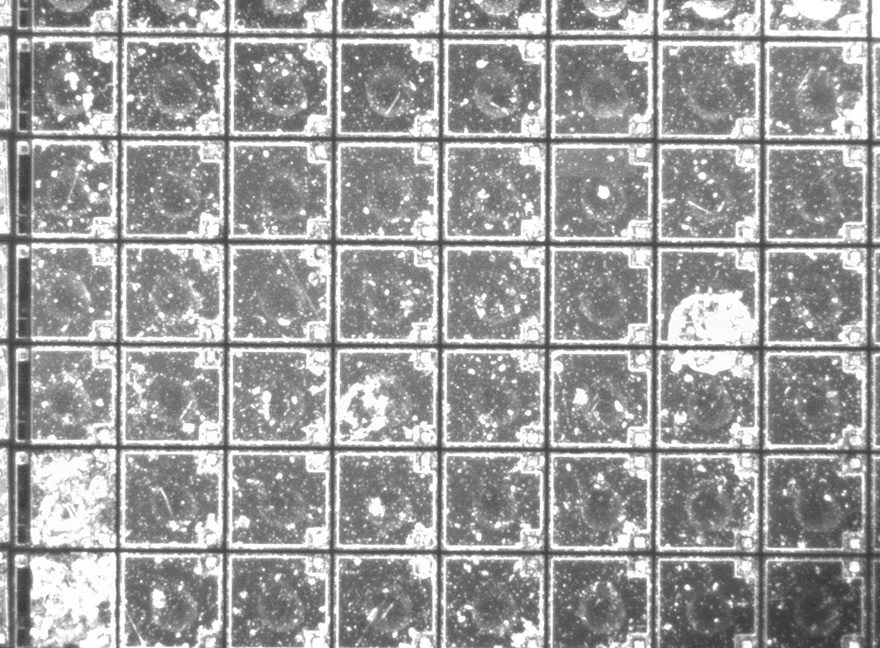

3、晶元內孔檢測
下圖中可以看出，近紅外與短波紅外光源的波段不同，穿透性與反射性不同、對隱藏于物體內的成像檢測效果不同。
實物圖
近紅外940nm
短波紅外1550nm

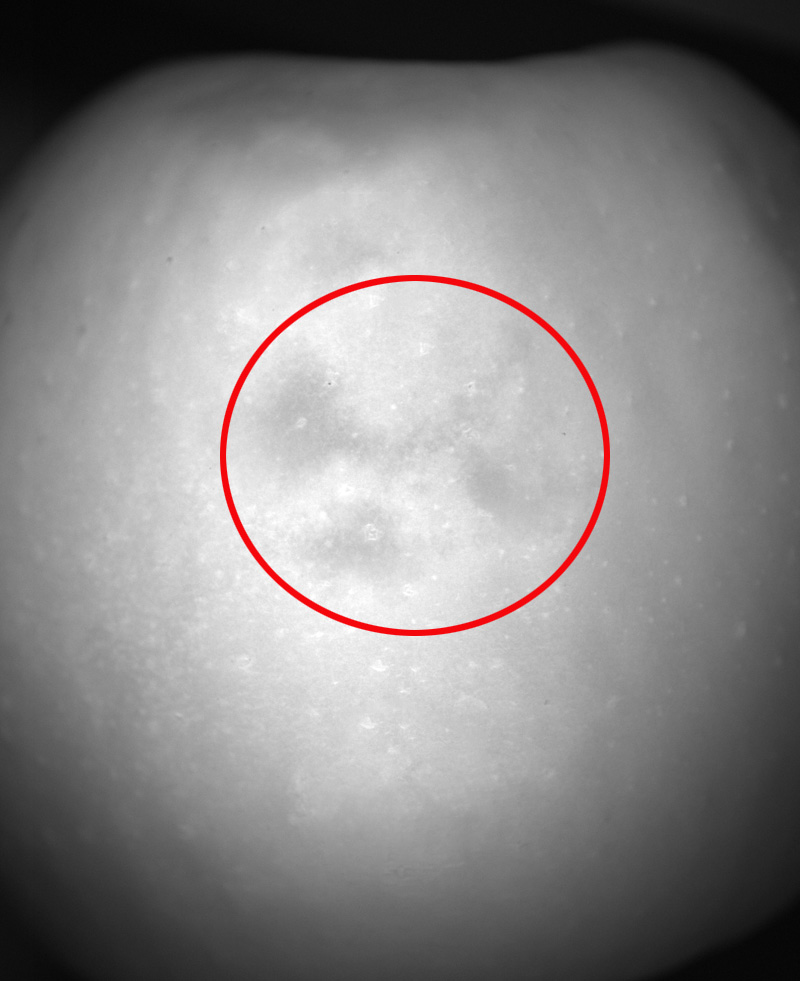

4、蘋果變質檢測
下圖中可以看出，近紅外與短波紅外光源的波段不同，穿透性與反射性不同、對物體內的分子排列變化區別，使得不同波段的成像對比效果不同。

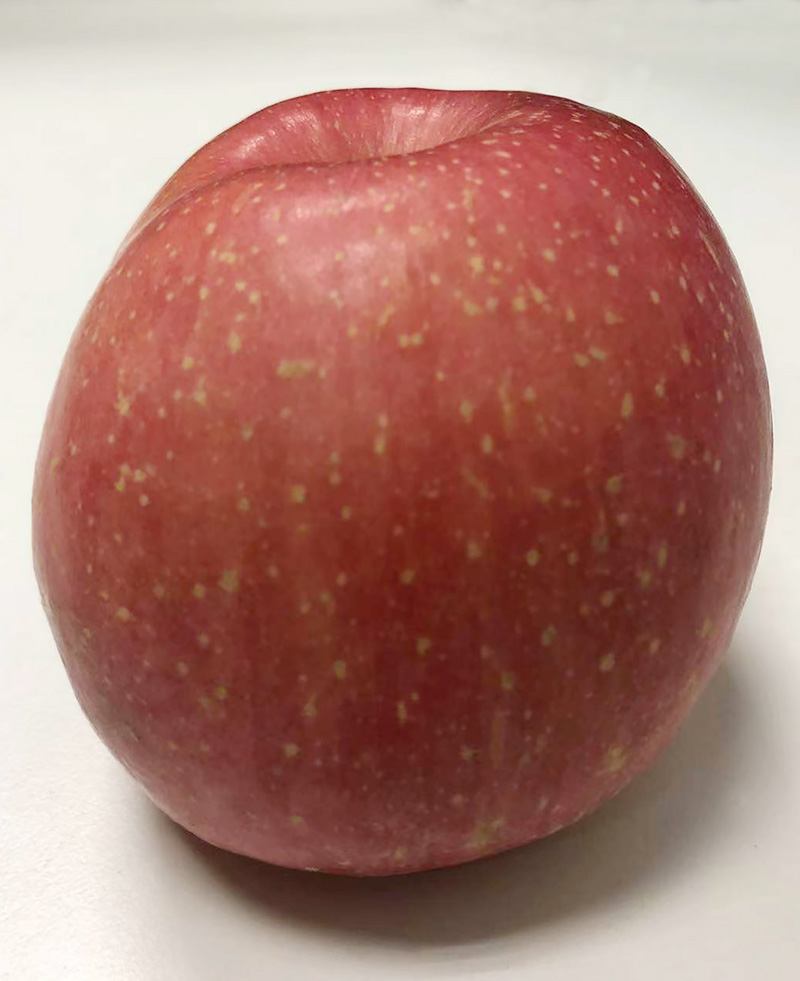

實物圖
近紅外940nm
短波紅外1550nm

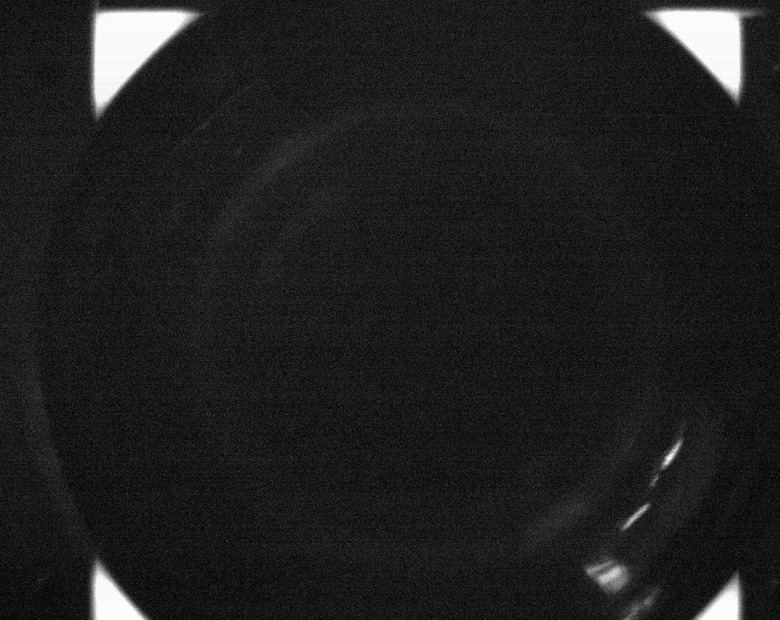

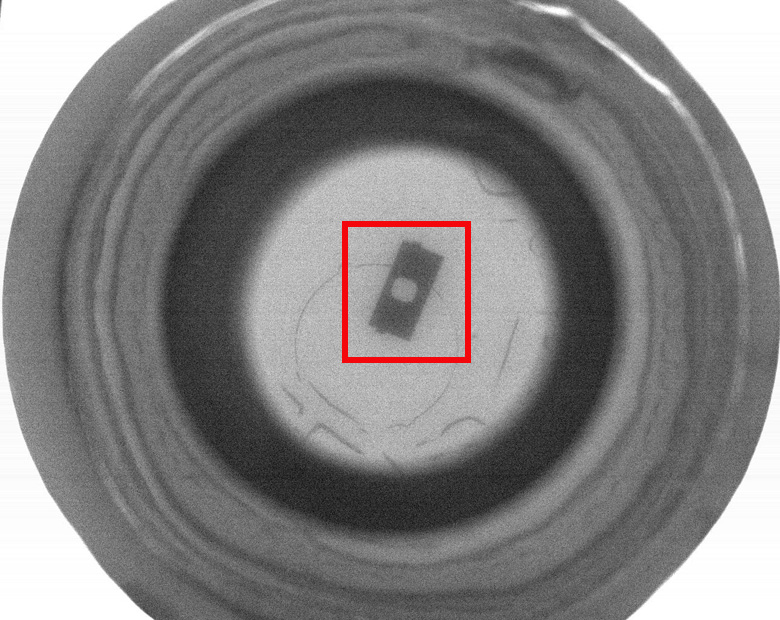

5、墨水瓶?jī)?nèi)雜質檢測
下圖中可以看出，近紅外基本無法有穿透效果，而短波紅外光源可以很好的穿透使瓶?jī)?nèi)雜質對比明顯。
實物圖
近紅外940nm
短波紅外1550nm

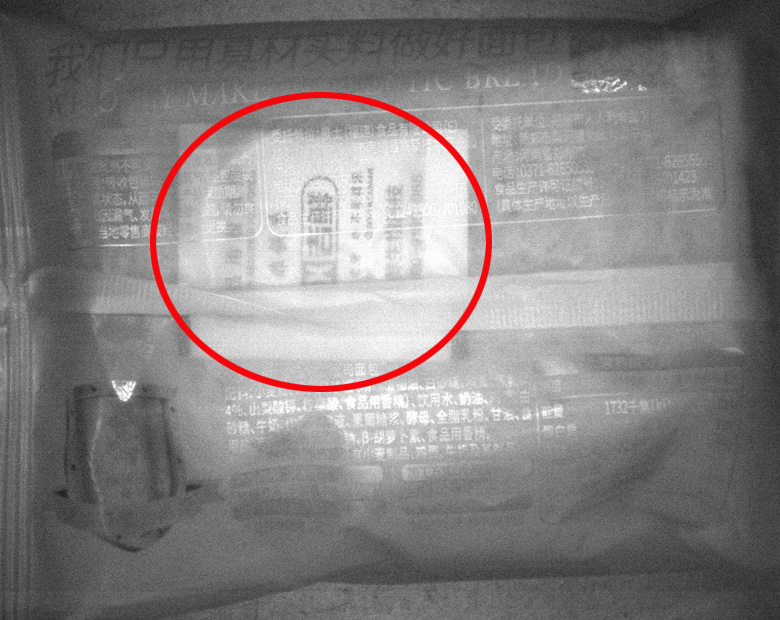

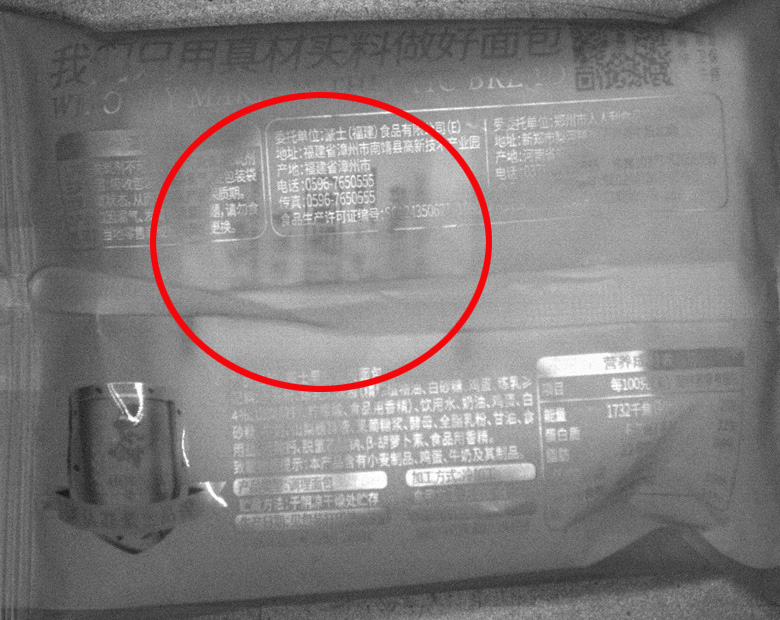

6、面包防腐劑包有無檢測
食品包裝常檢的有食品的完好、有無放防腐劑包等。下圖中近紅外照明對比不夠明顯，而短波紅外光源穿透性強照明對比大大提升。
實物圖
近紅外940nm
短波紅外1550nm
此案例及圖片歸LOTS(樂視）所有，如需轉載請聯系客服。
樂視科技是一家致力于光源研發、生產一體化公司，是各個行業的光源應用前行者。短波紅外的成像運用還有很多的拓展，需要人們?nèi)ラ_拓和摸索。若是短波探測器的生產技術能夠?qū)崿F(xiàn)成本上的革命性突破，并且配置相應的光源，相信短波成像在具有如此多的技術優勢下在各領域的運用都將普及開來。
