【案例】方形無影光源應用案例
2024-06-28
分享
FDM方形無影光源

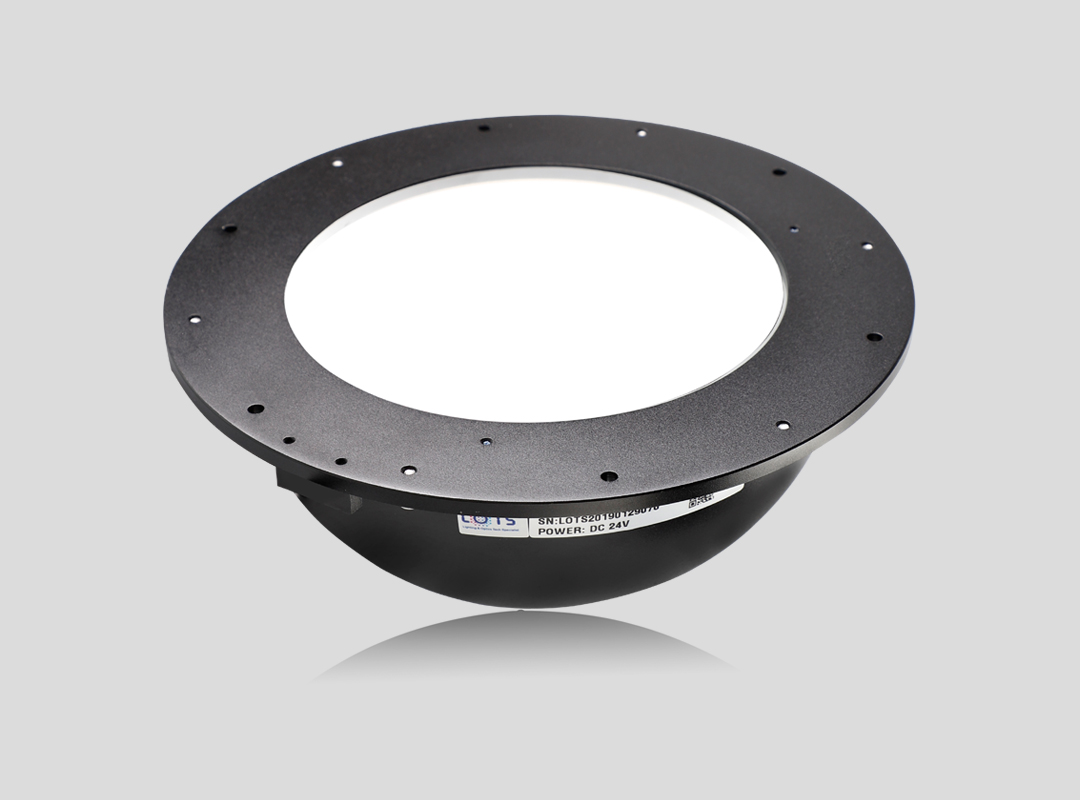

DM圓頂無影光源


  圓頂光源（碗光）是一款均勻較好的面陣光源，其特殊圓弧結構可呈現良好的漫反射效果，可有效消除反光與曲面影響，實現均勻的成像，但其體積較大，在狹窄空間應用時，靈活性較差。

  我司現推出方形無影光源FDM系列，其效果與圓頂光源接近，但可有效解決常規圓頂光源視窗遮擋、尺寸過大等問題。在體積、應用靈活性方面，F(xiàn)DM光源更加具有優勢。


產品特點：

1.均勻性好、亮度高
2.照射面積大、應用范圍廣泛
3.可大面積多個相機均勻照射
4.外形靈活多變、開孔可根據實際需要定制

應用范圍：

1.反光物體表面檢測
2.不平整表面特征檢測
3.印刷字符檢測



案例展示

●成像實例：充電寶表面檢測

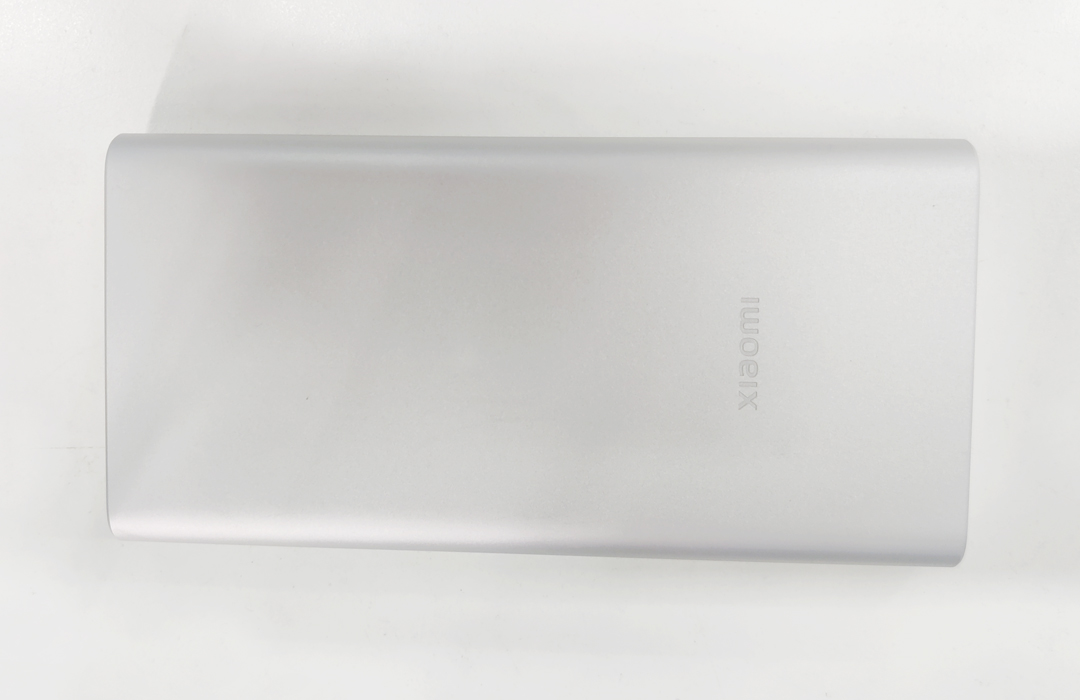

被測實物圖像

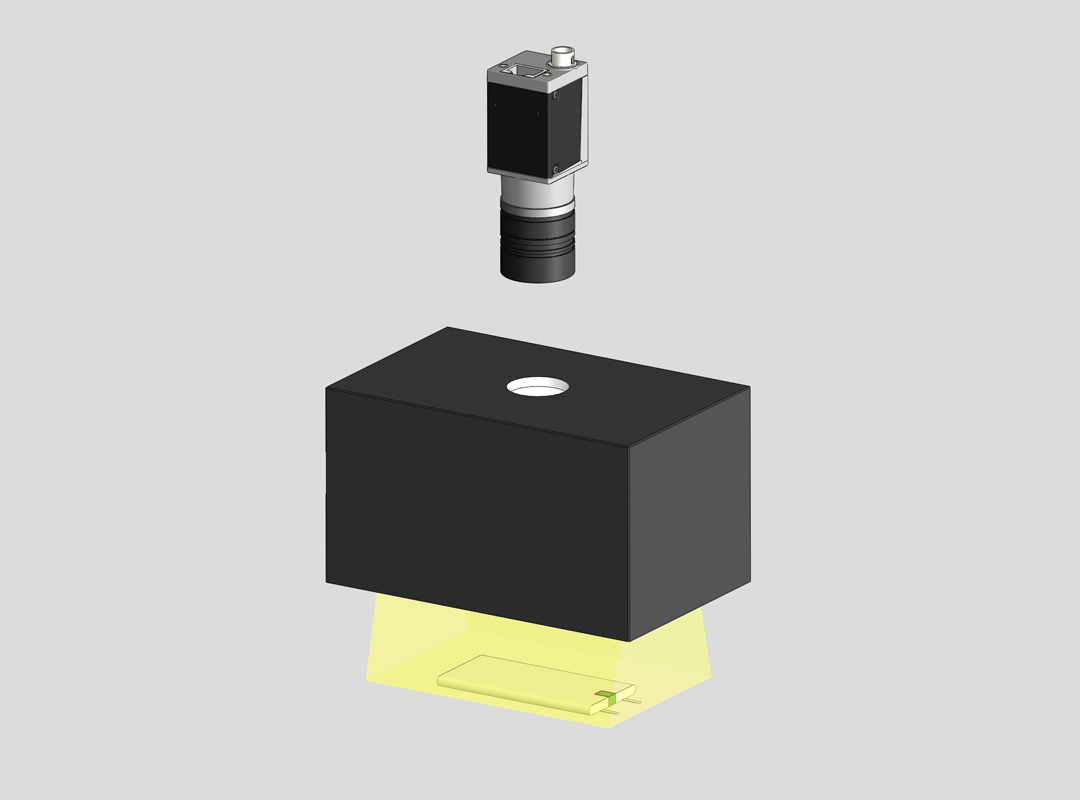

FDM光源架構圖
LTS-FDM10050-W

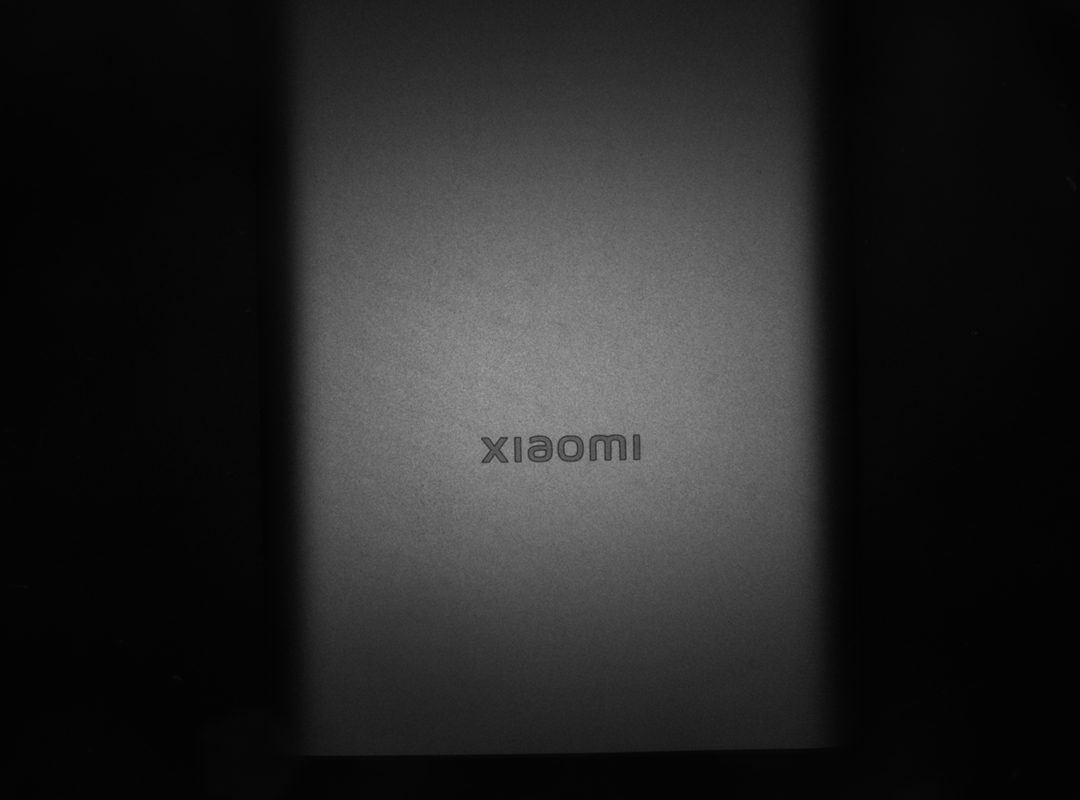

方形無影光源開孔為橢圓成像無遮擋，圖片成像正常。


DM光源架構圖
LTS-DM120-W

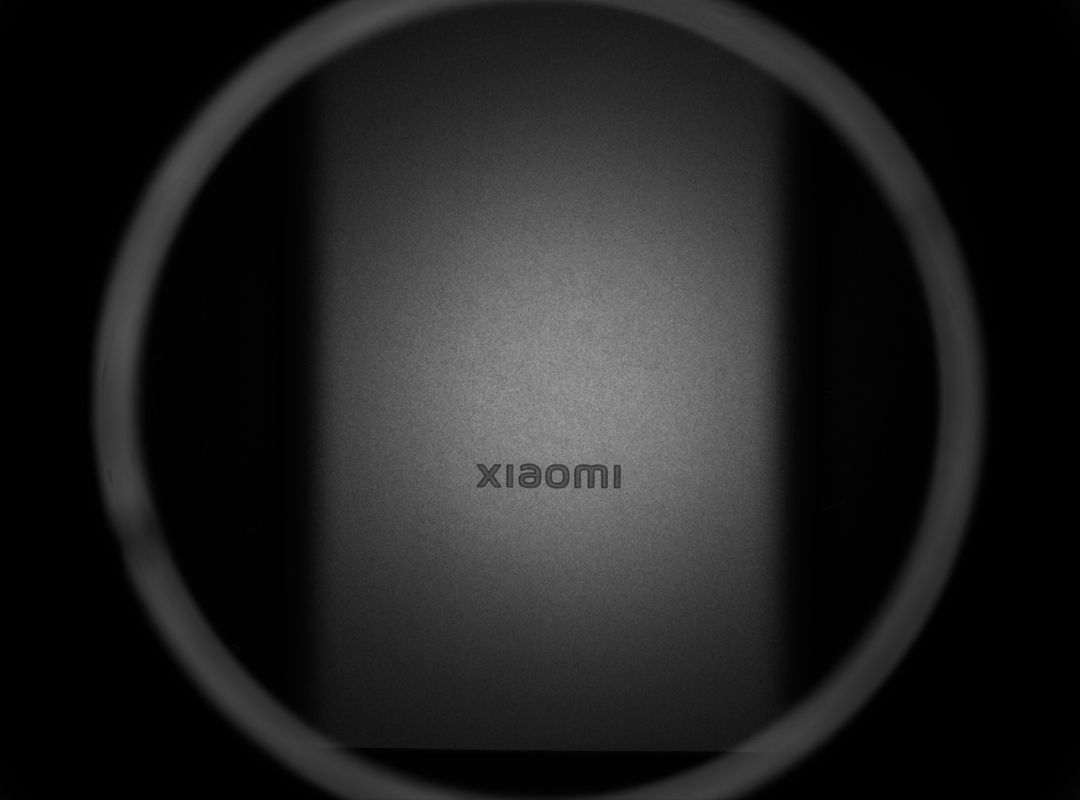

圖片成像有一半?yún)^(qū)域被圓頂光源圓孔遮擋，存在光源孔小背面影響。

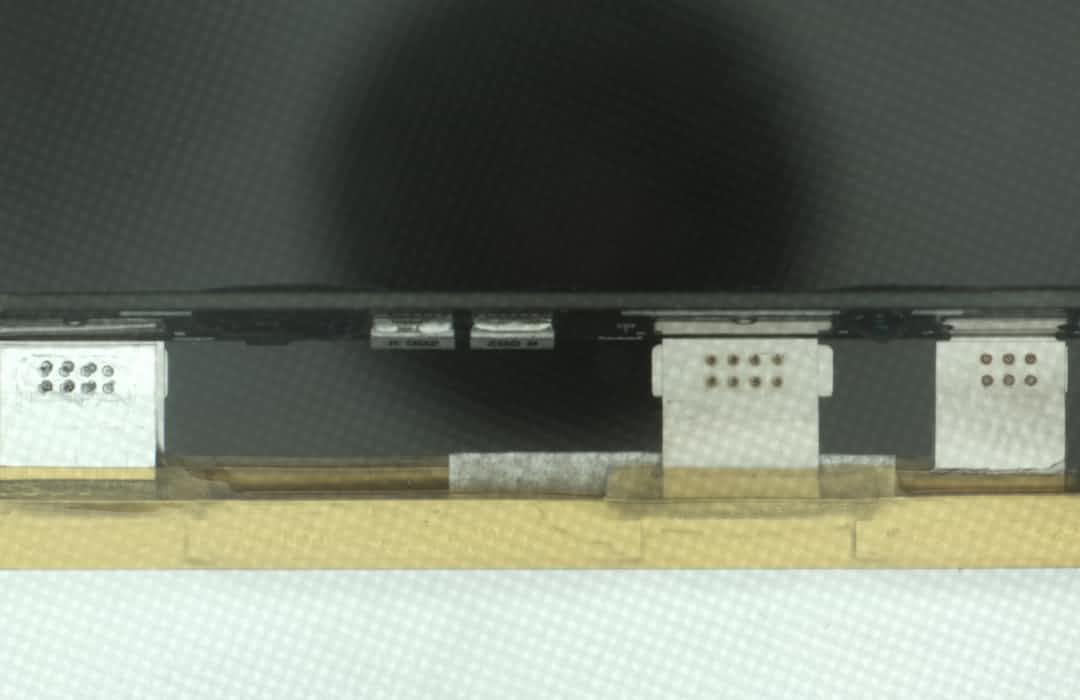

●成像實例：鋰電池極耳檢測

被測物體圖像

FDM光源架構圖
LTS-FDM11256-R

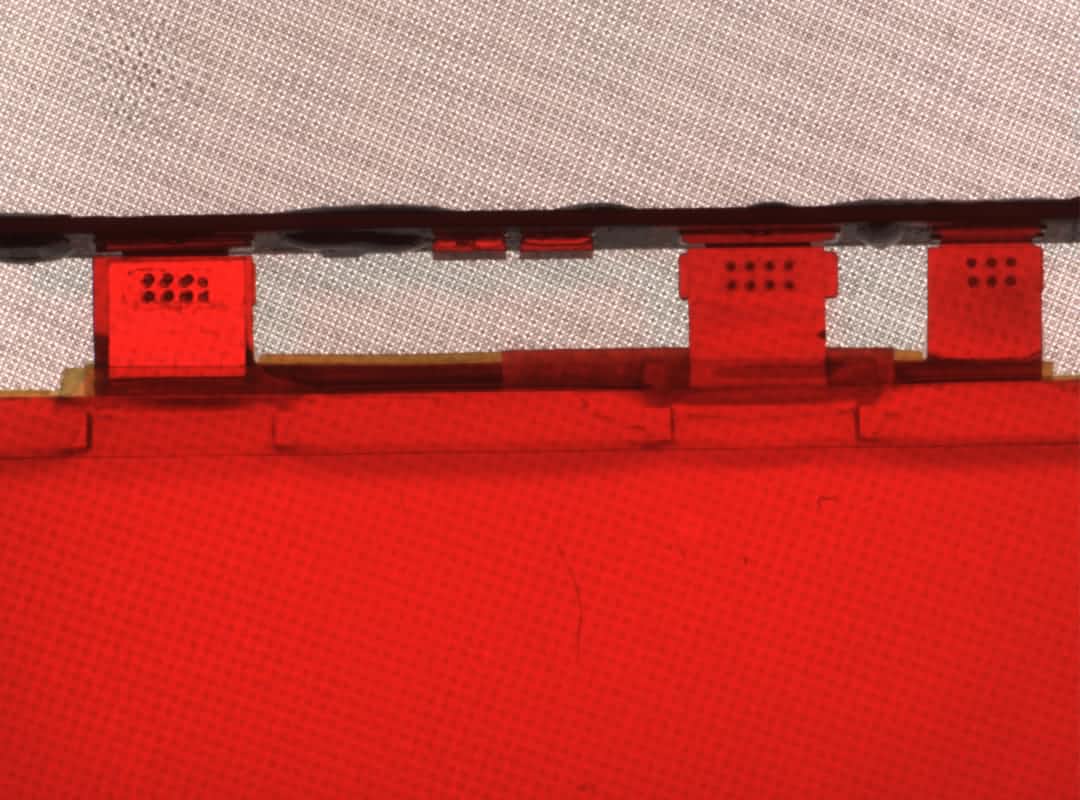

方形無影光源長邊開孔長消除孔小光源背面的問題。

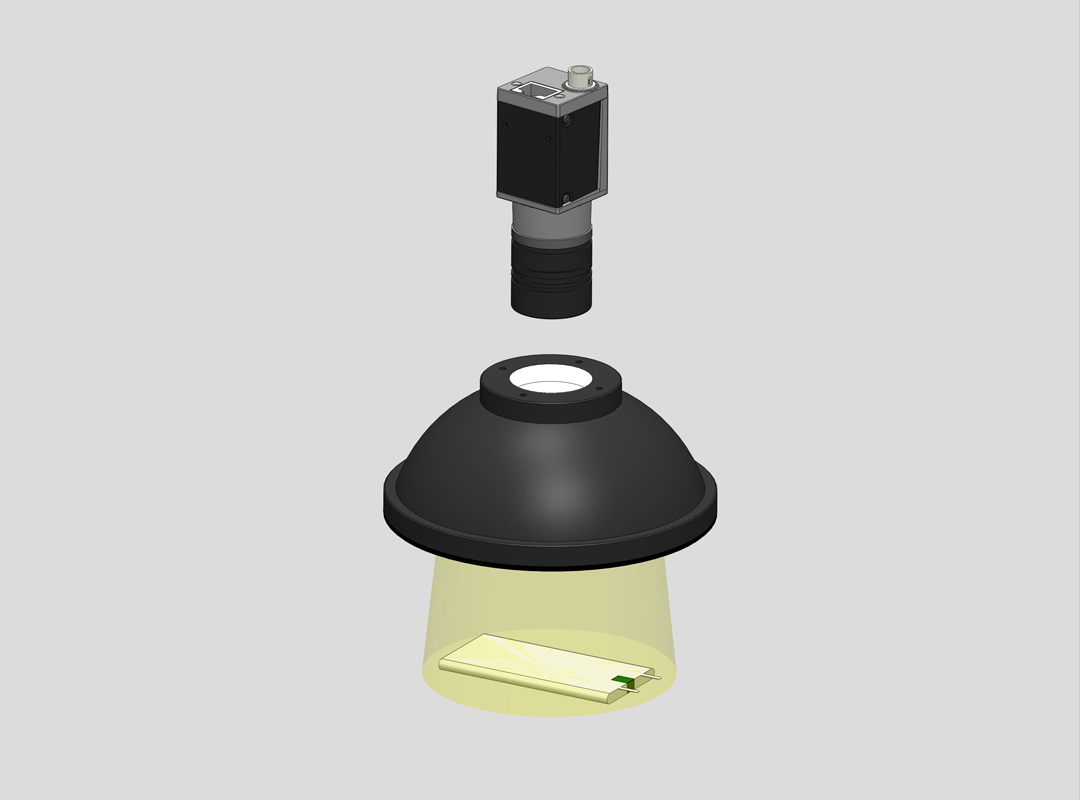

DM光源架構圖
LTS-DM180-R

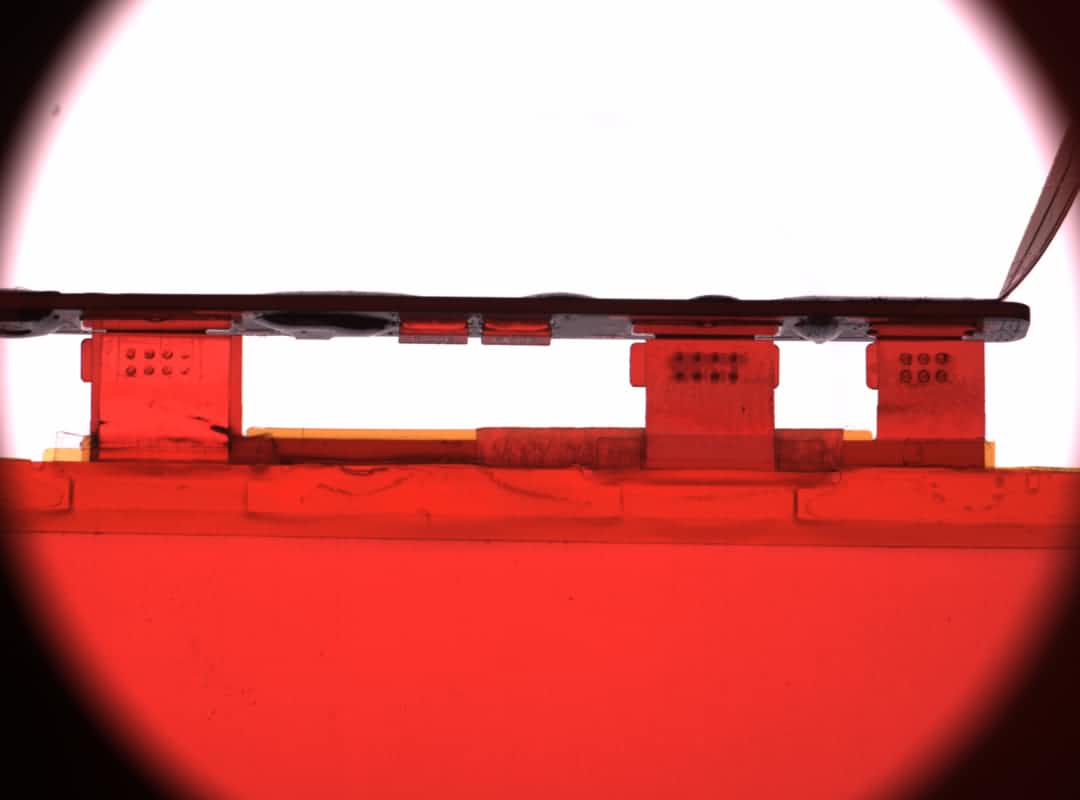

圓頂光源圓孔小，有背面影響。


●成像實例：PCB板mark點檢測

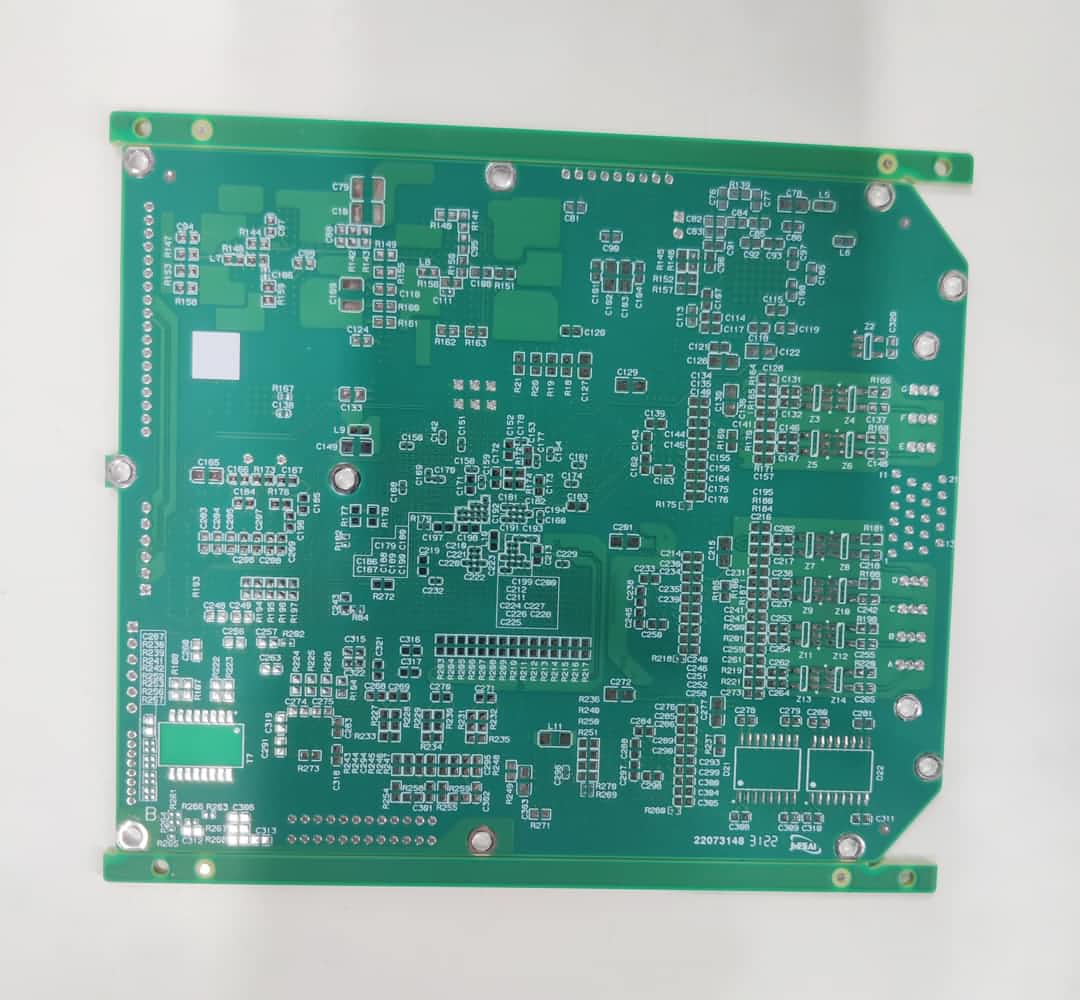

被測物體圖像

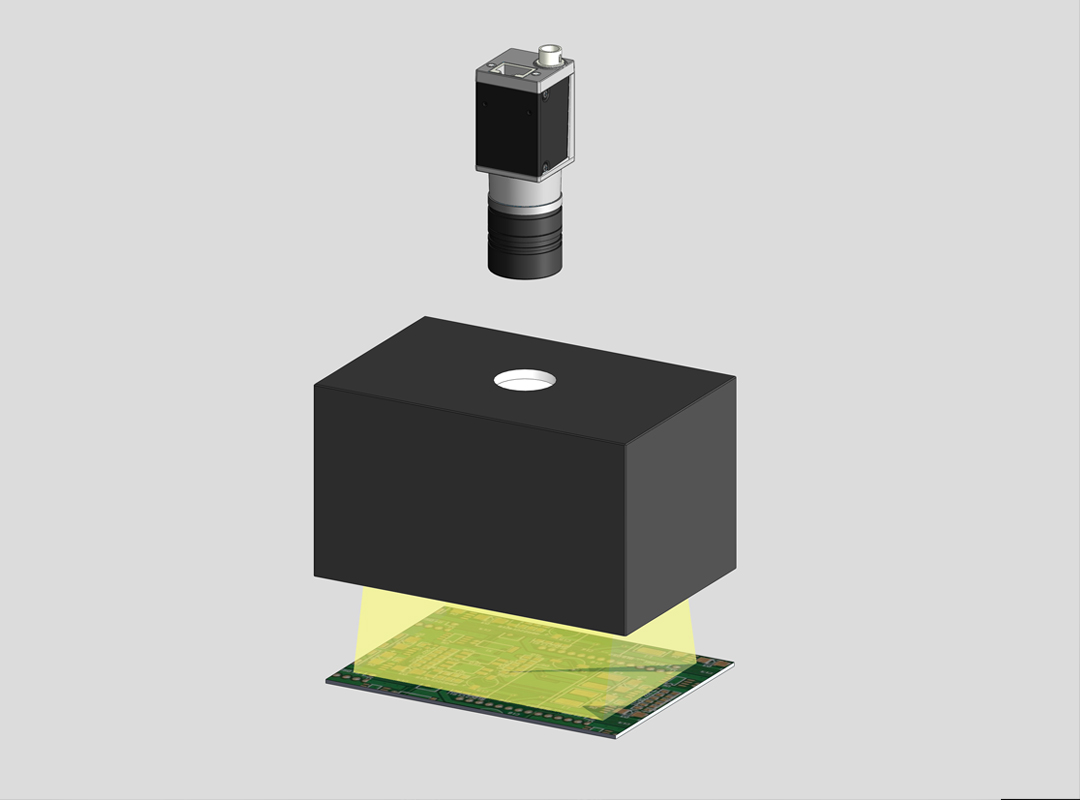

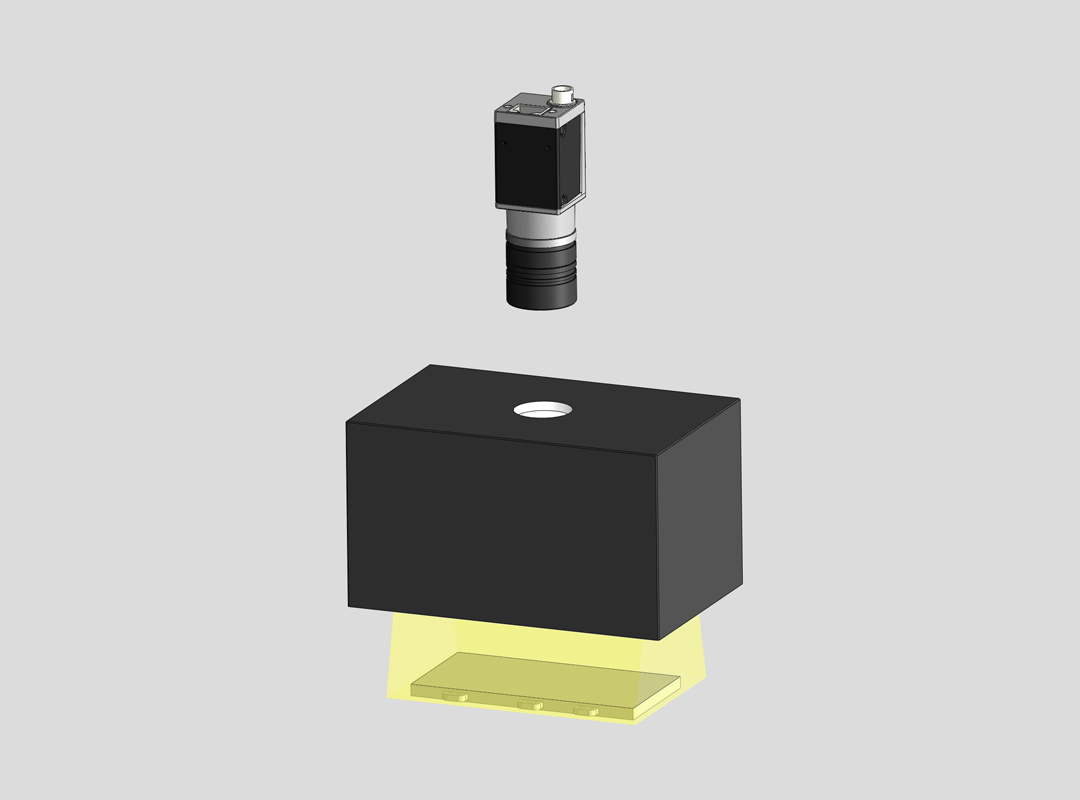

FDM光源架構圖
LTS-FDM11090-W

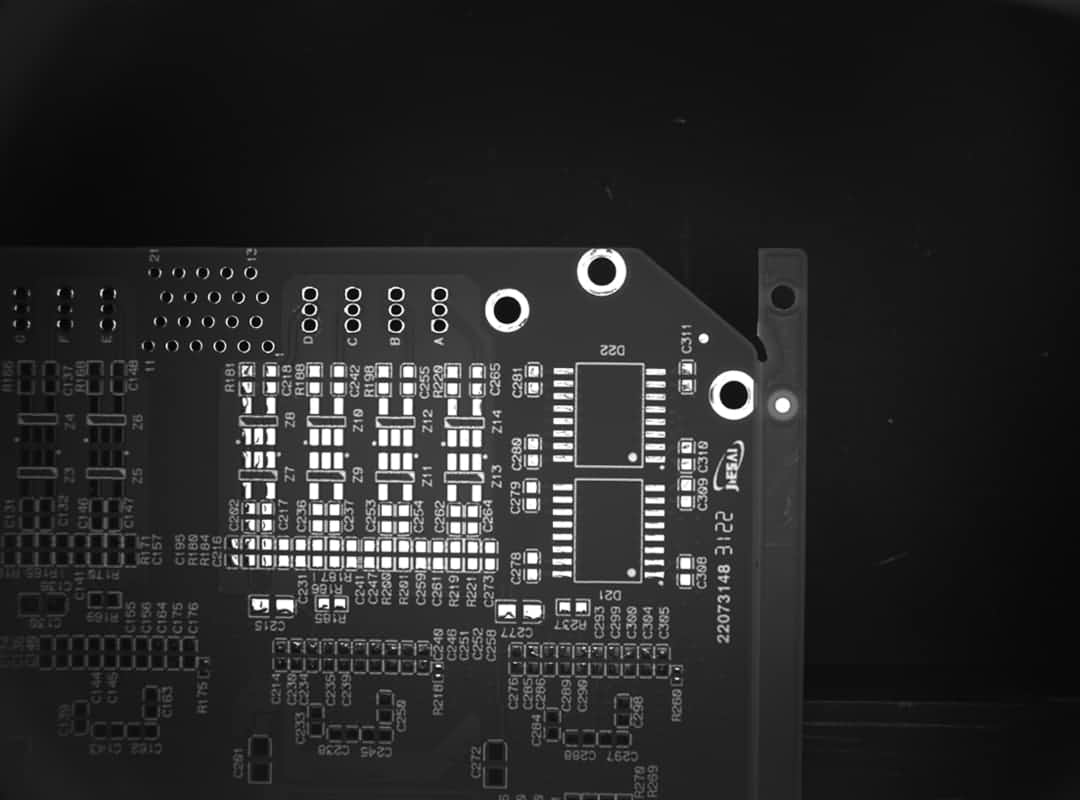

光源開孔寬，能滿足大視野產品，消除孔小光源背面的問題。

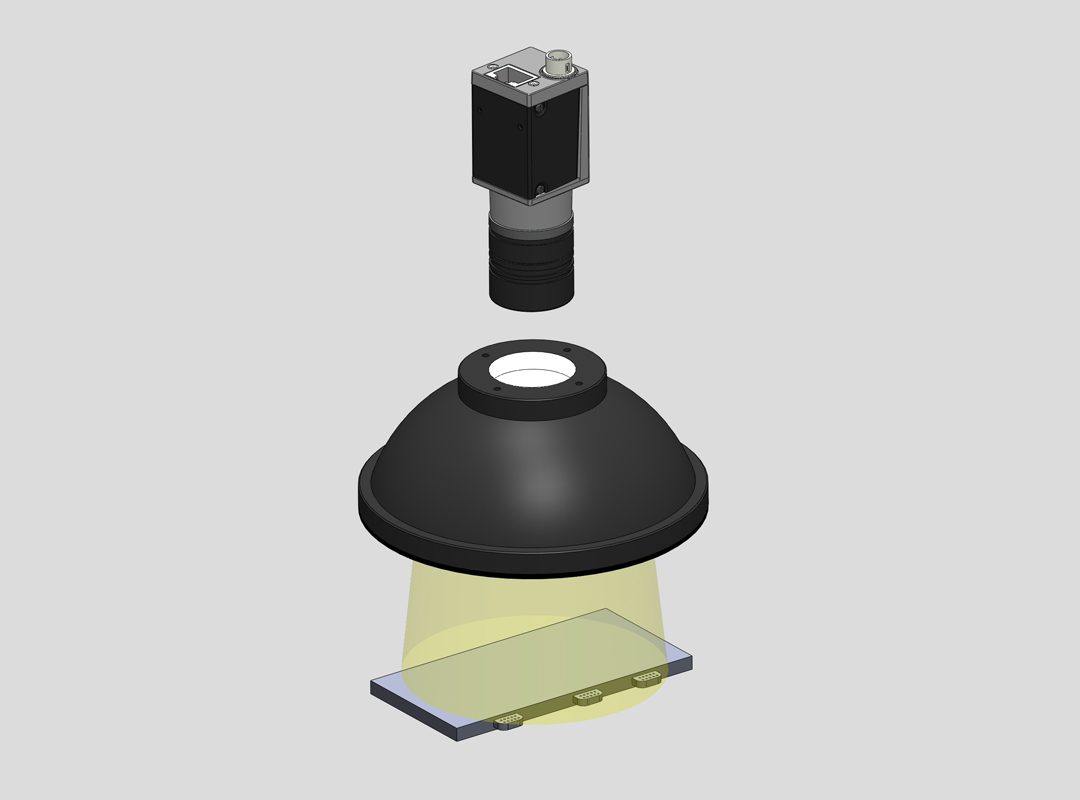

DM光源架構圖
LTS-DM120-W

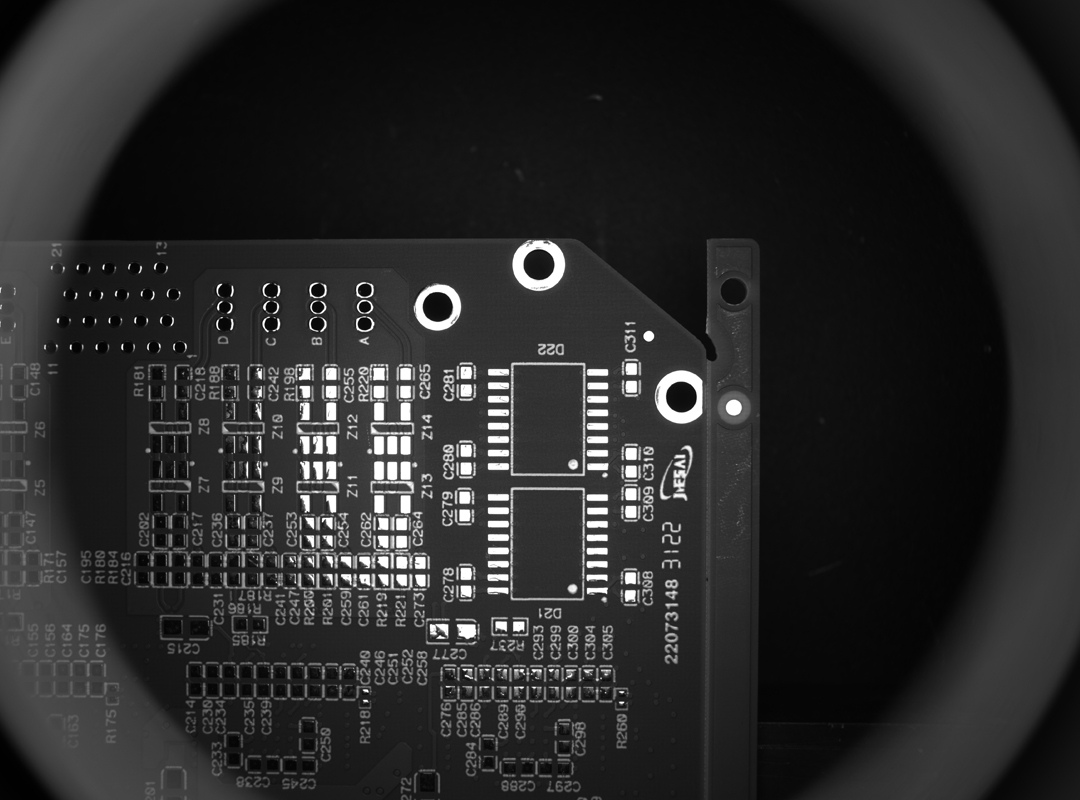

檢測產品視野大，相機鏡頭視場角寬光源開孔小有背面影響 。
