一、 簡介
隨著機器視覺的推廣普及，機器視覺在新能源行業(yè)也得到了廣泛應用。其中鋰電池的極耳檢測也有廣泛需求。極耳是很薄的金屬片，容易發(fā)生折皺、傾斜，所以在光源選擇上需要特別注意。下面我們通過一些案例來介紹，電池極耳檢測光源的選型。
二、 案例分析
案例一

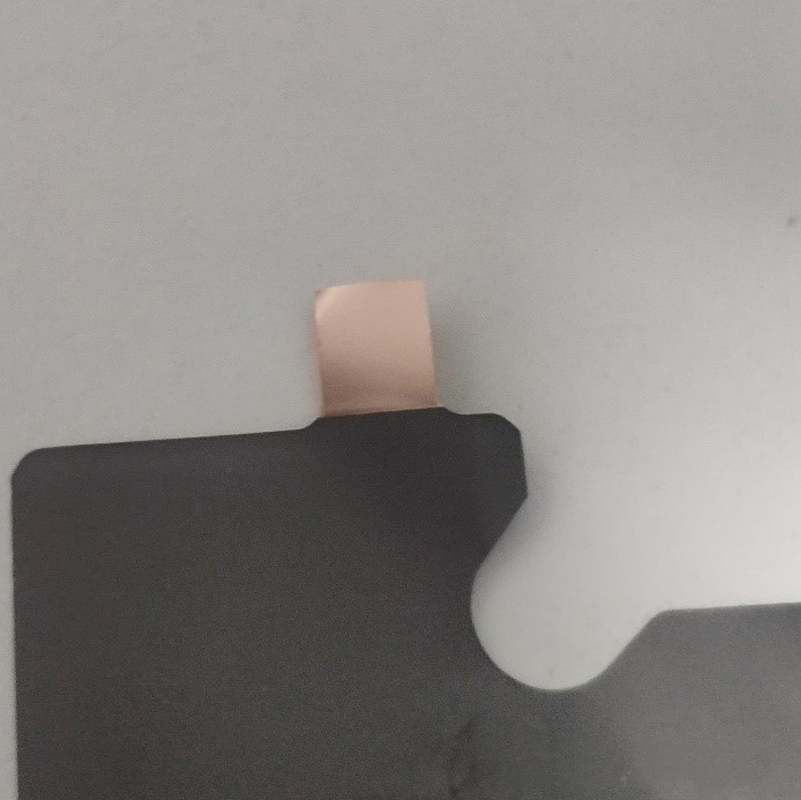

(1)樣品圖
(2)檢測要求：在視野大小30*40，檢測極耳片輪廓，有翹起的干擾。
(3)架設以及效果

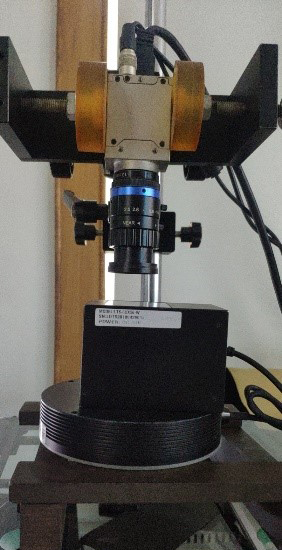

架設圖

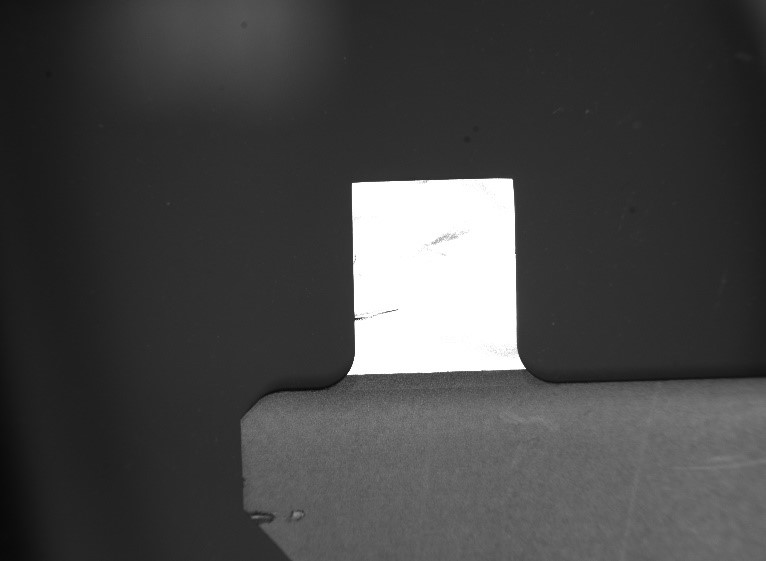

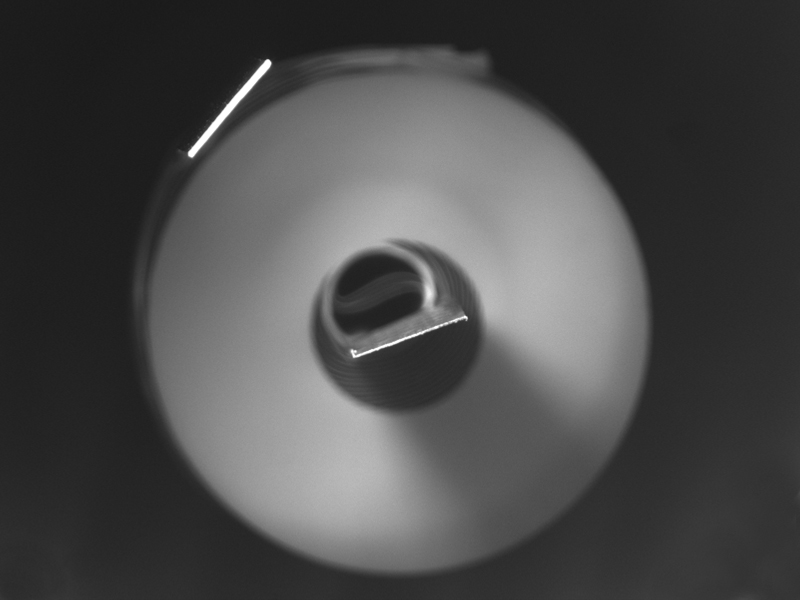

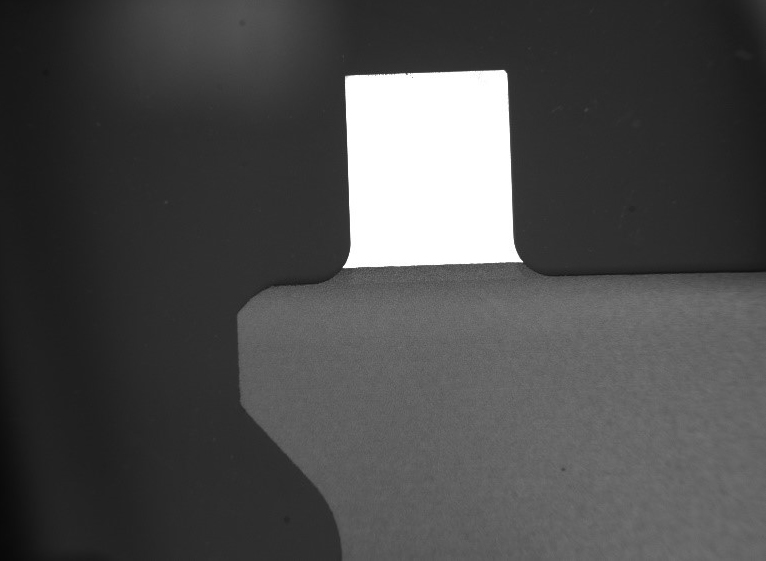

效果圖 1
效果圖 2
(4)光源選擇-型號：LTS-HPR100-W+LTS-3COX50-W組合光源

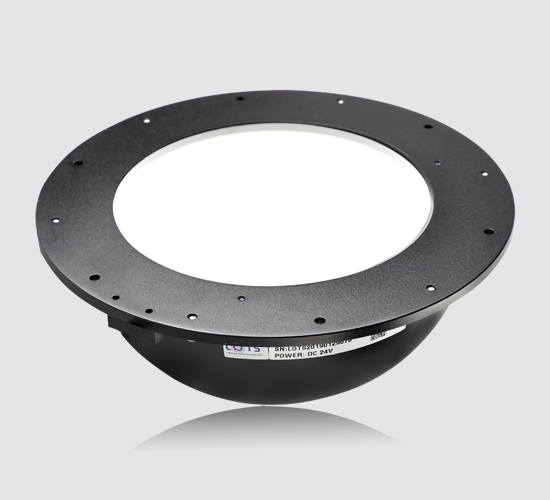

LTS-HPR100-W

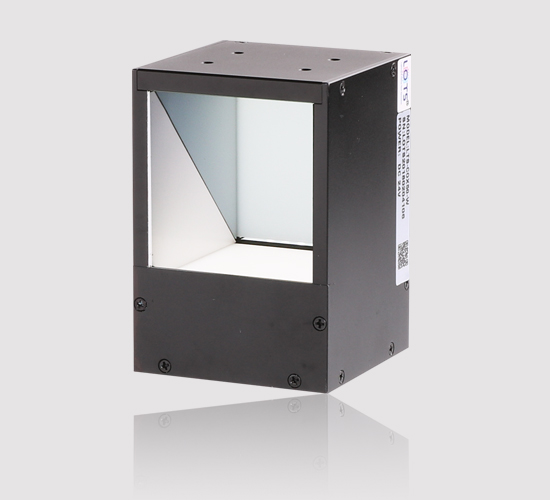

LTS-3COX50-W
案例二

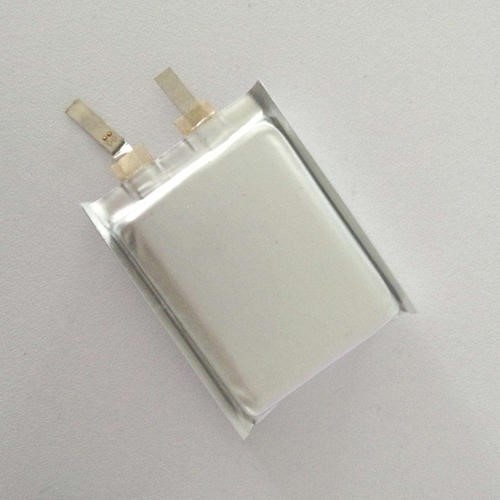

(1)樣品圖
(2)檢測要求：在視野大小40*50，檢測極耳焊點，突顯出焊點，另外需要極耳輪廓。
(3)架設以及效果

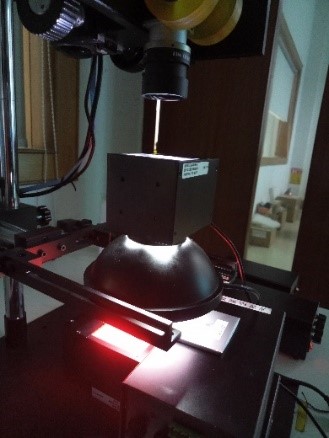

架設圖

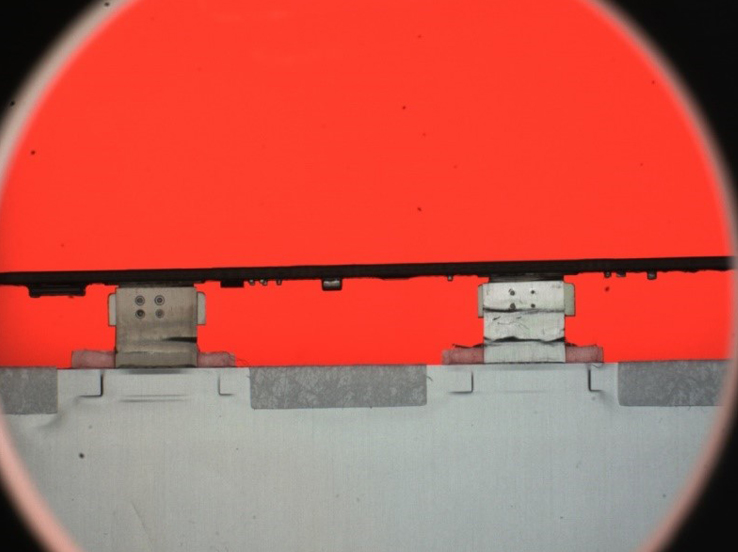

效果圖1

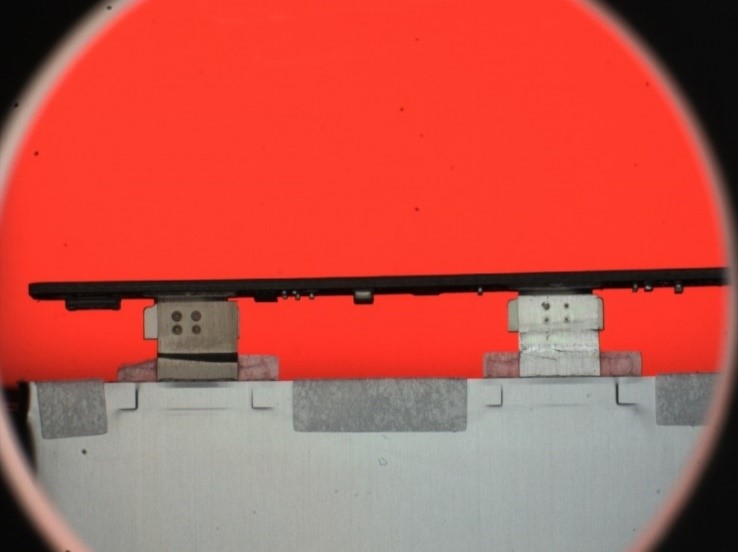

效果圖2
(4)光源選擇-型號：LTS-3DM116-W+LTS-COX8050-R+LTS-3COX40-W組合光源
LTS-3DM116-W

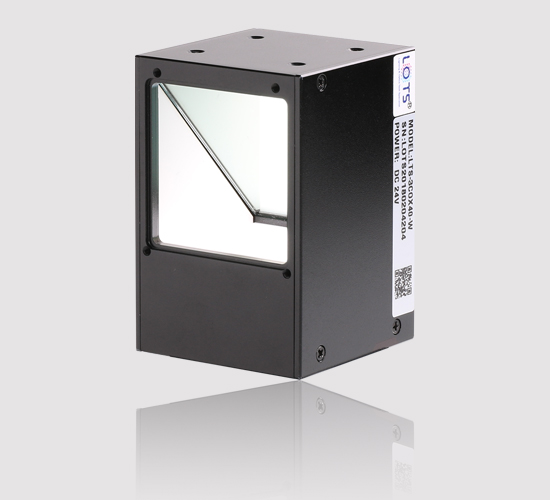

LTS-3COX40-W

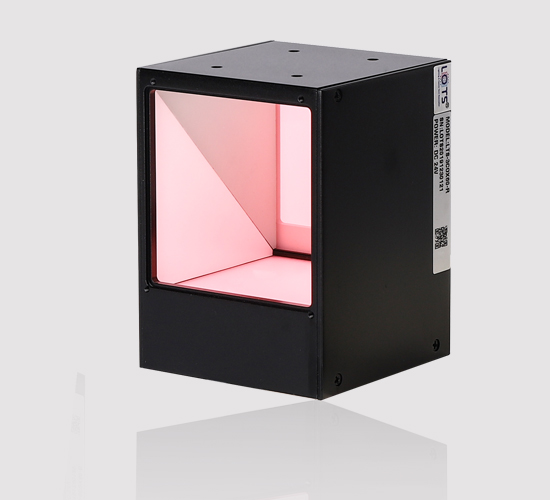

LTS-COX8050-R
案例三

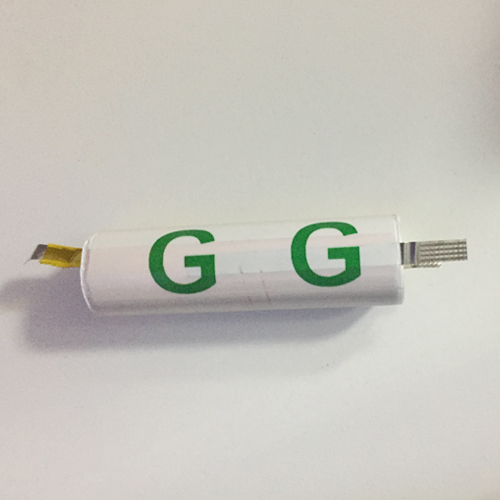

(1)樣品圖
(2)檢測要求：在視野大小20*30，檢測極耳端面，極耳定位。
(3)架設以及效果

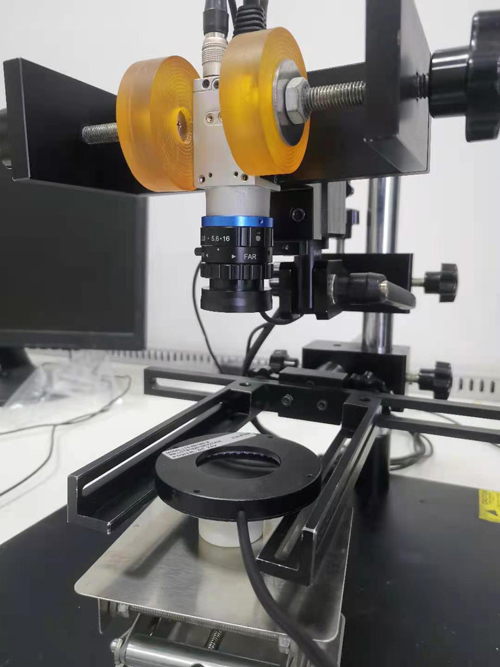

架設圖

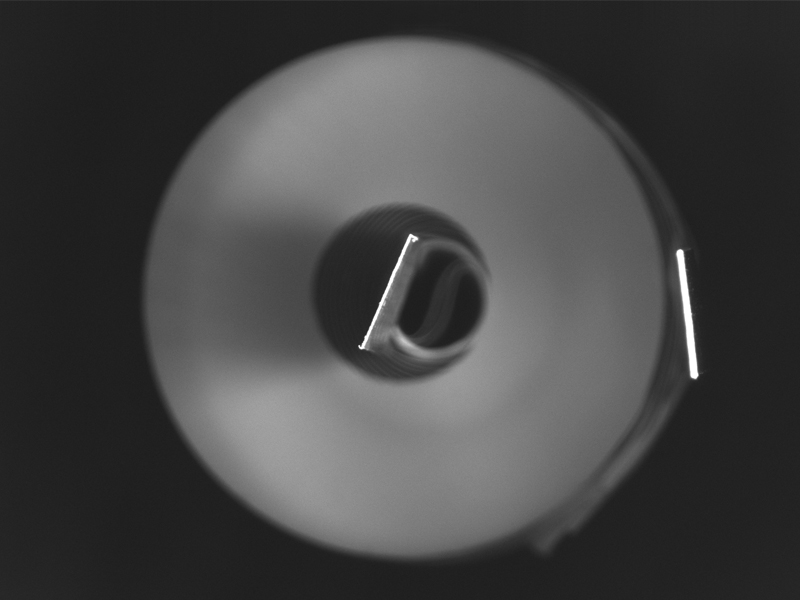

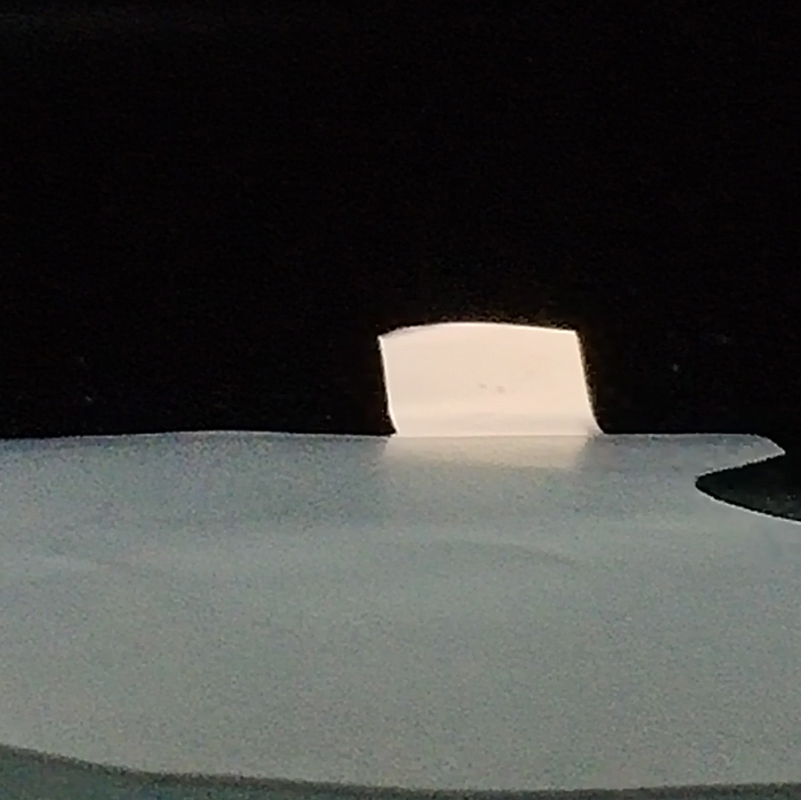

效果圖 1
效果圖 2
(4)光源選擇-型號：LTS-RN7400-B
LTS-RN7400-B
選型依據(jù)：使用較小的低角度環(huán)光，能夠避免白色背景的反光，凸顯出金屬極耳片的白色輪廓邊。
各位親愛的小伙伴，以上就是今天的電池極耳檢測應用案例，大家都學會了嗎？
今天的分享就到這里了，感恩支持，我們下期再見。
