一、簡介
常見視覺檢測為平面相機靜態或者動態拍攝，如果遇到圓柱類型的產品表面檢測，難度會增加很多。一般有多個相機360°成像，此種方式架構難，光源干涉會對成像效果有很大的影響。目前還有另外一種方式，如線掃相機配旋轉滾筒平臺架構方式。此方法可優化相機與光源的結構，采用單一相機與單一光源即可，且成像均勻，成像效果明顯更加優化，提升檢測的精度及系統穩定性。下面將分享滾動掃描，滾筒平臺的實驗案例打光經驗的分享。
二、案例分析
案例一、化妝品瓶身字符印刷檢測：
產品是圓柱結構且光滑反光，面陣相機不能一次性取圖，可以使用線掃相機配合旋轉滾筒平臺，選用同軸線光源均勻照射，可使圖像背景與字符對比明顯。

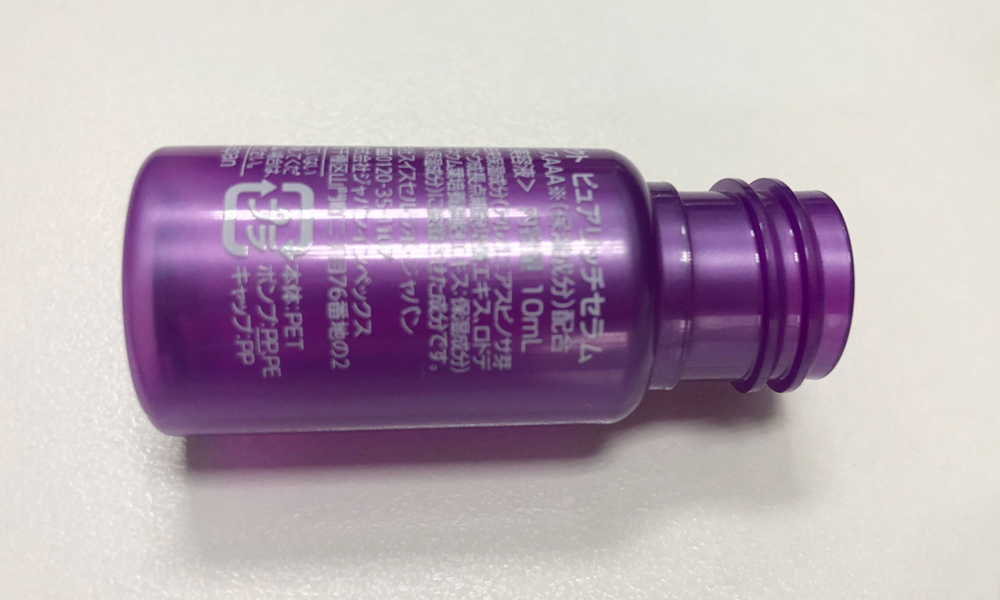

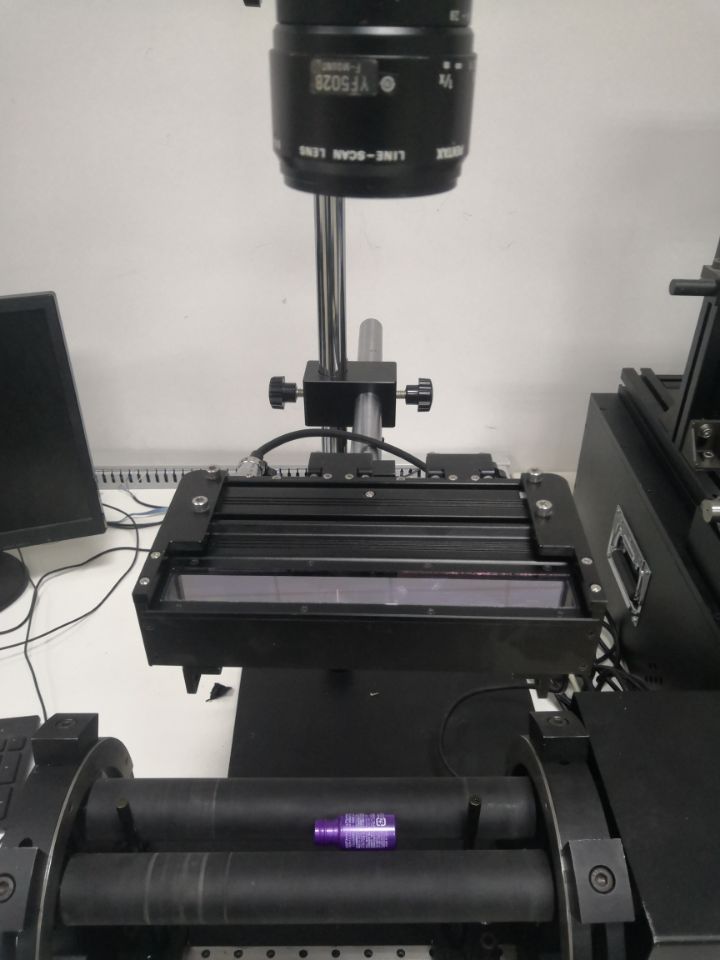

實物圖

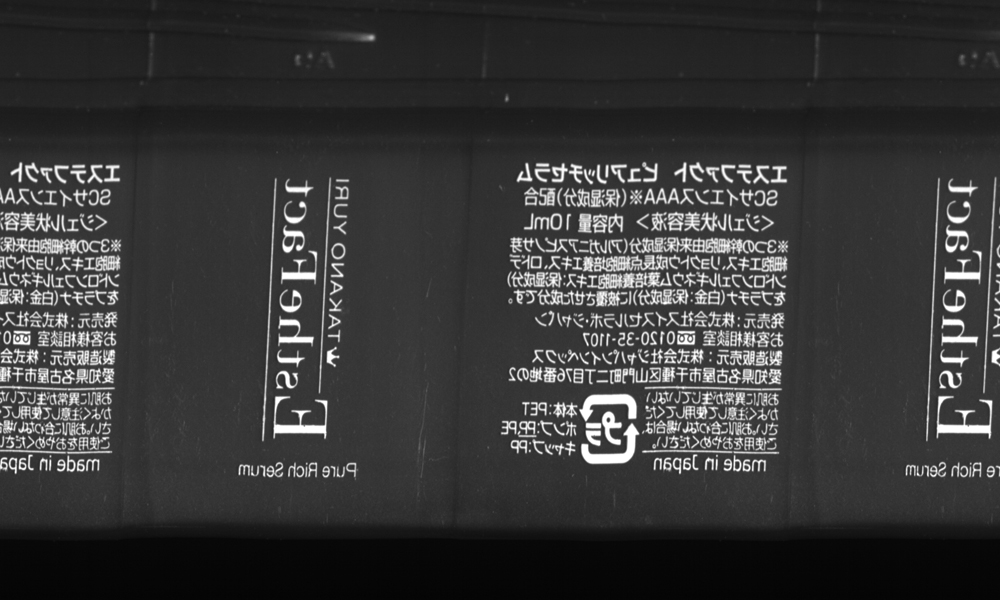

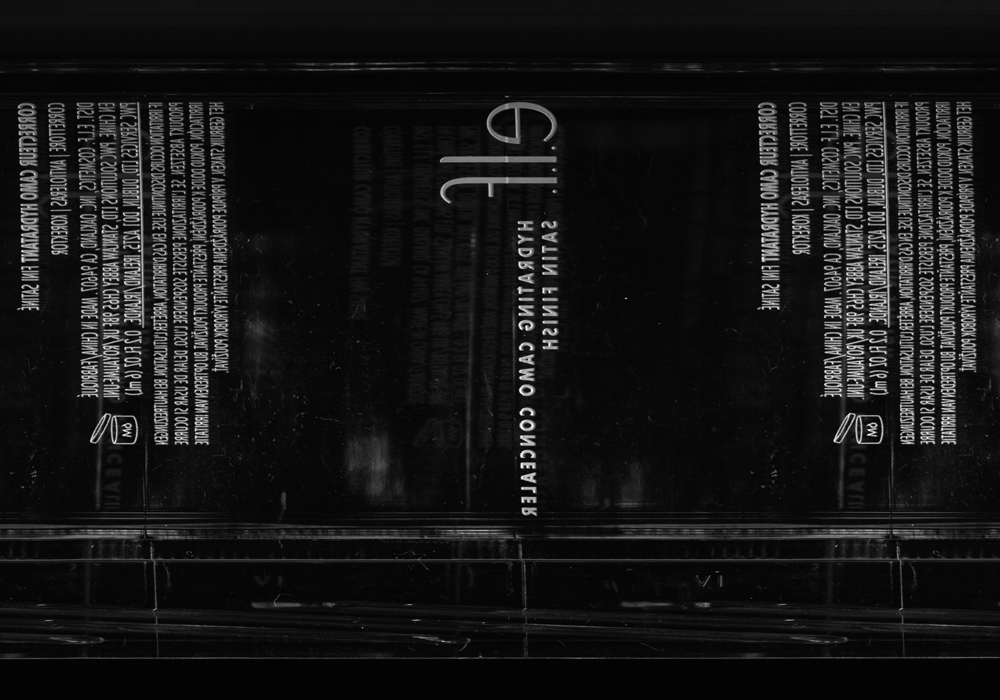

效果圖

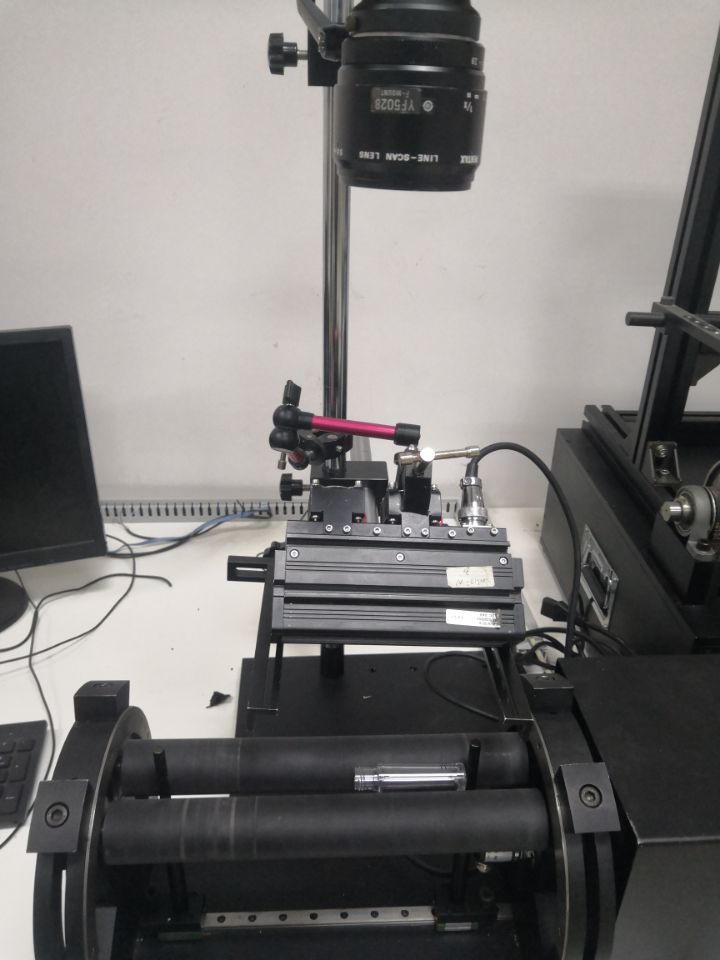

光源架構圖

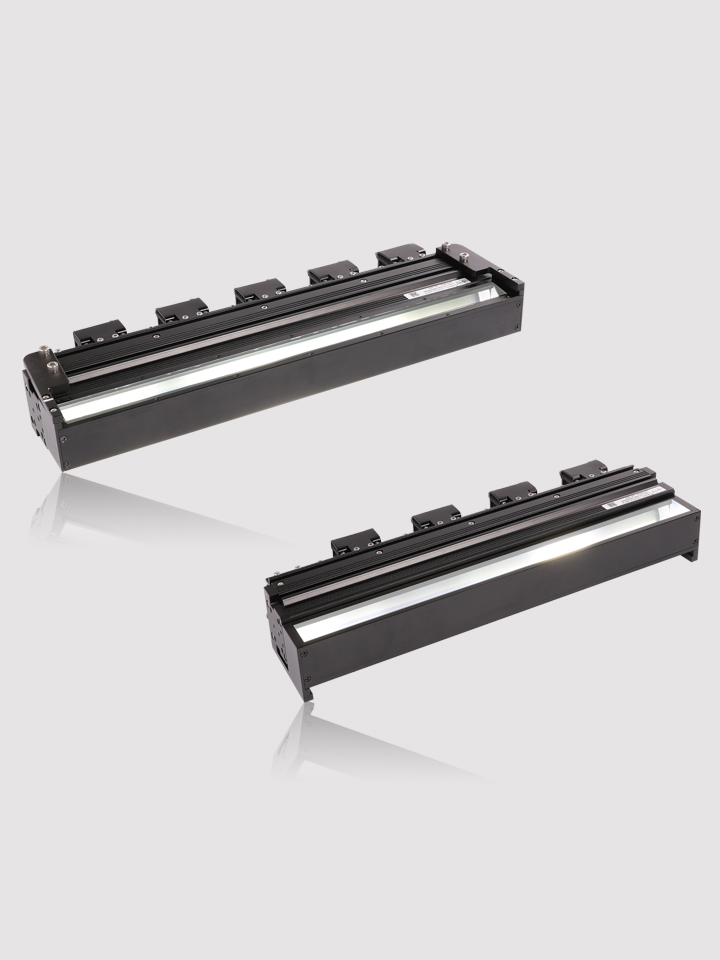

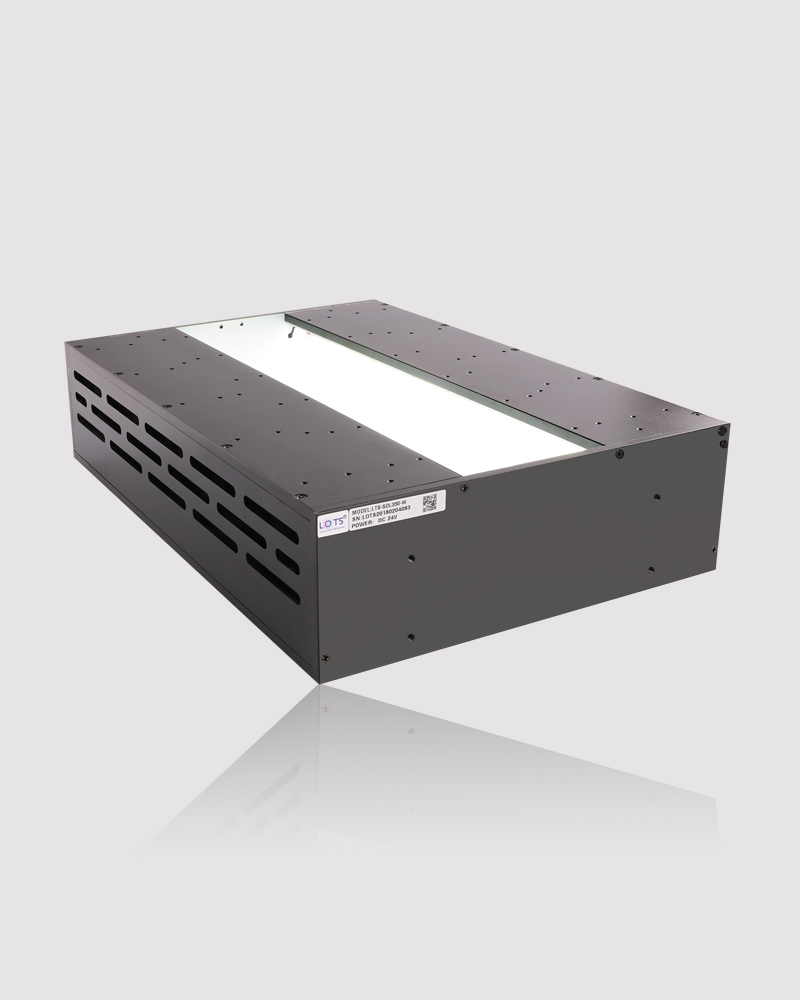

同軸線光源
案例二、化妝品瓶身字符印刷檢測：
產品是圓柱結構且光滑反光，由于產品為透明材質，底部字符會對上表面字符形成干擾，所以光源采用線光源低角度拍攝，線陣相機配旋轉滾筒平臺，成像效果非常好。

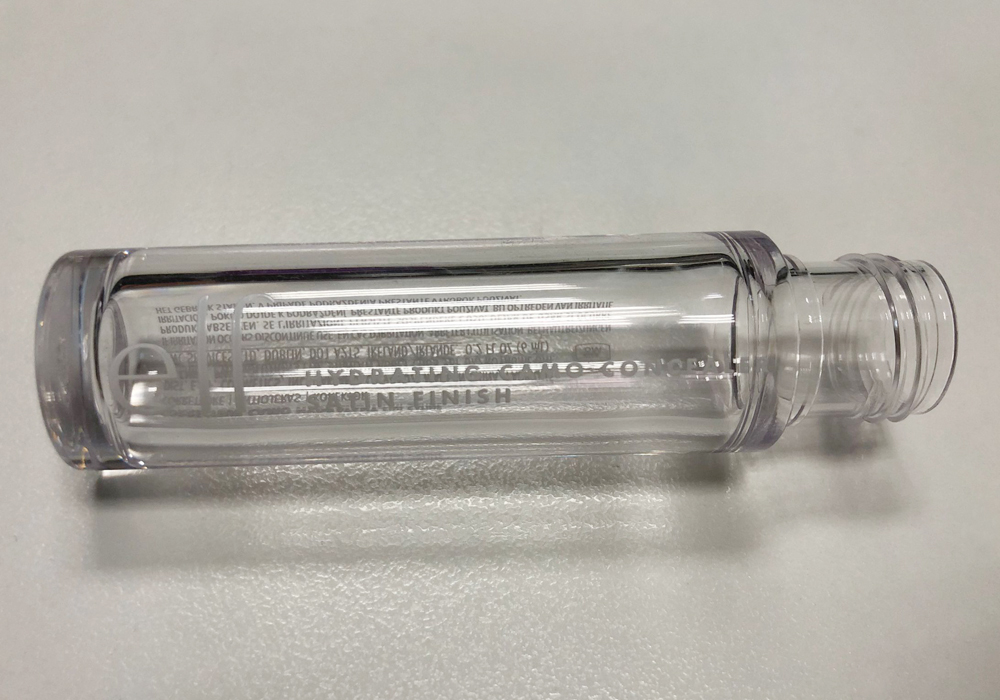

實物圖
效果圖
光源架構圖

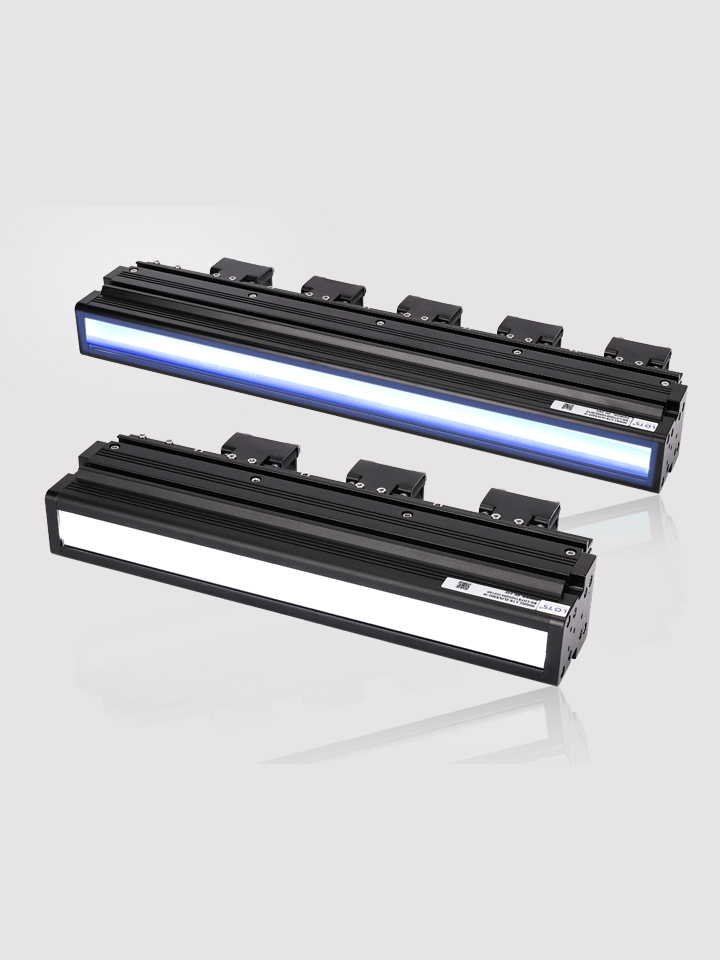

線光源
案例三、金屬圓柱表面缺陷檢測：
產品是圓柱結構且光滑反光，同樣采用線陣相機配旋轉滾筒平臺。此產品可選擇多種線掃類型光源，由于有檢測表面異色點檢測要求，所以選擇了線掃光源中均勻性最優的隧道線光源，可看到成像效果均勻?qū)Ρ惹逦?

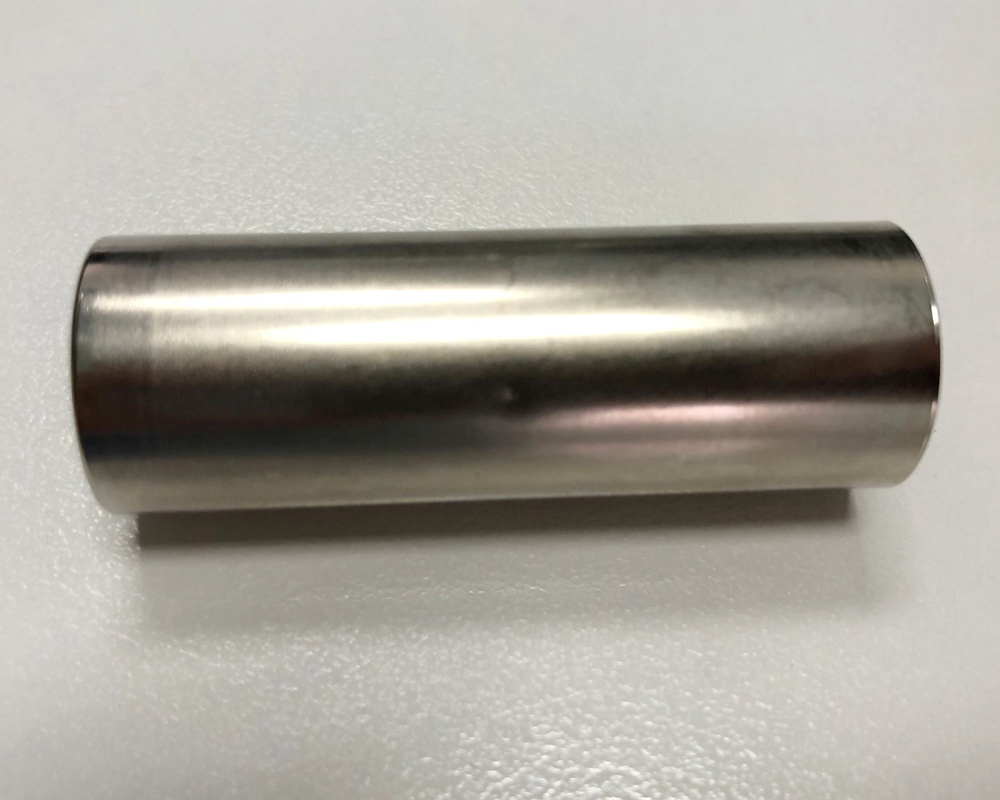

實物圖
效果圖

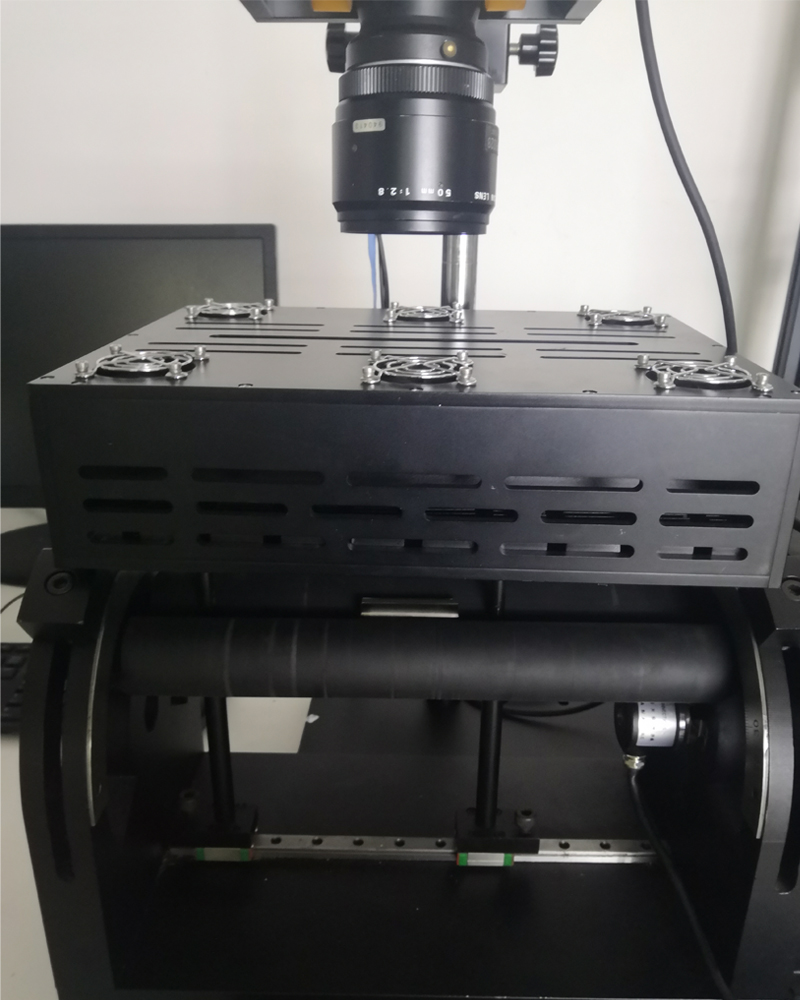

光源架構圖
隧道線光源
三、總結
產品的檢測區域、形狀、要求不同，會導致整體檢測架構不同，同時也會影響光源的選型。目前視覺檢測的要求與精度都在提高，單一使用傳統架構打光并不能滿足現有的要求。對硬件的選型，前期的方案評估有很大的幫助。如果遇到類似上面所分享的圓柱形產品檢測，優先選用旋轉滾筒的架構方式作檢測，對檢測的質量穩定會有很大的幫助。
各位親愛的小伙伴，線掃滾筒平臺檢測介紹，大家都明白了嗎？
今天的分享就到這里了，感恩支持，我們下期再見。
