一、簡介
顯示屏灰塵行業檢測，經常會用到條形光源水平側面照射，對于要求不高的場合可以達到要求，但是對于一些大屏幕，而且對檢測要求高的案例，條形光存在較大的局限性，檢測的效果并不理想。針對此類檢測需求，我司研發了一款迷你線光源(3LINR)，平行性好，亮度高，非常合適目前的顯示屏灰塵檢測相關需要，正面與大家分享相關的案例。

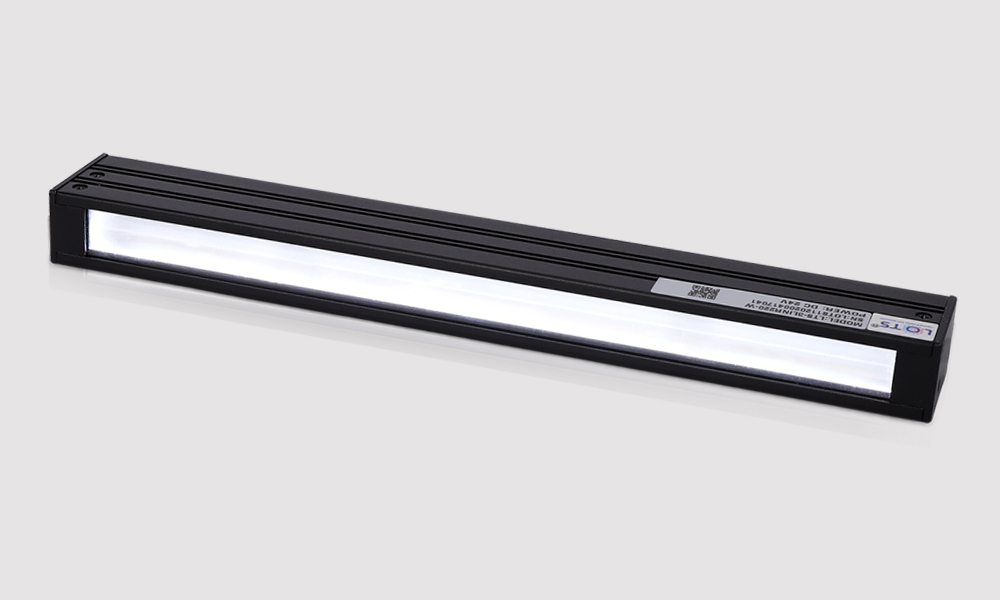

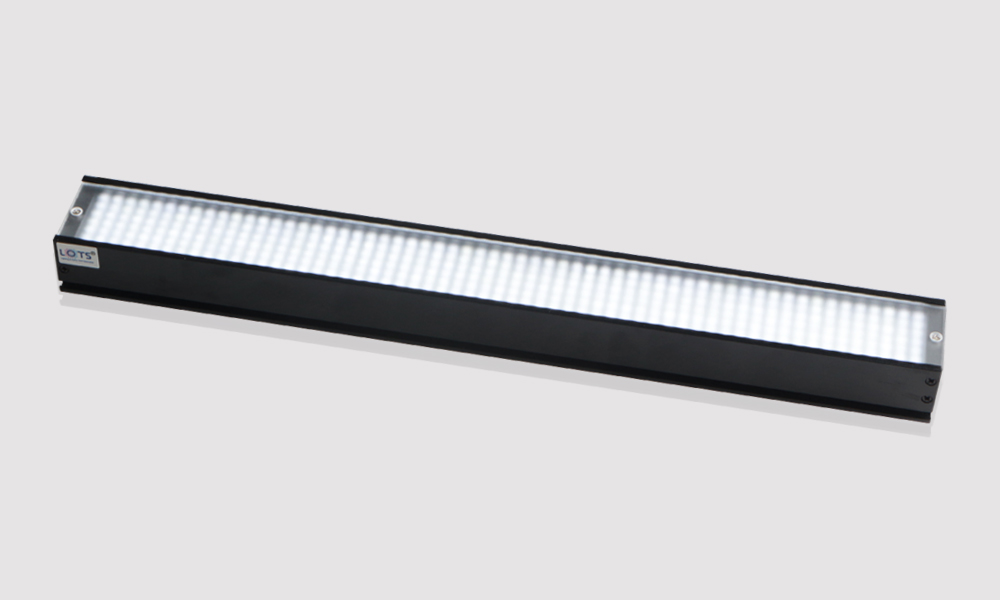

3LINR220-W
4BR22530-W
二、案例分析
案例一、手機屏幕粉塵檢測
檢測要求：視野160*70mm
檢測缺陷特征：灰塵顆粒
從效果圖上看迷你線光源3LINR220-W照射的灰塵顆粒要多，而且與實際面積大小相符，對應的檢測精度要高；條形光源4BR15030-W只能檢測大灰塵顆粒，與實際面積對比有所差異。具體效果如下圖所示：

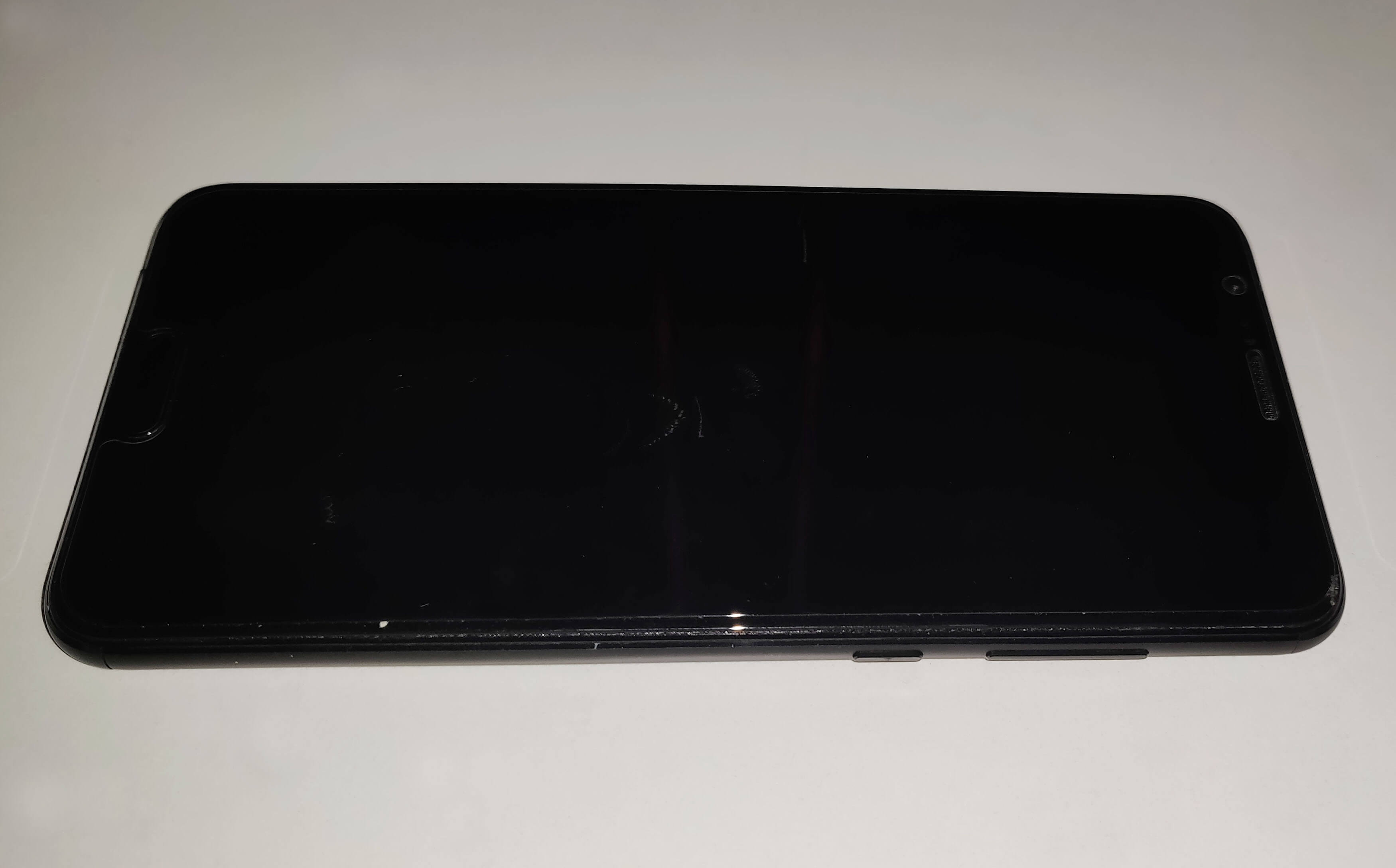

產品實物圖

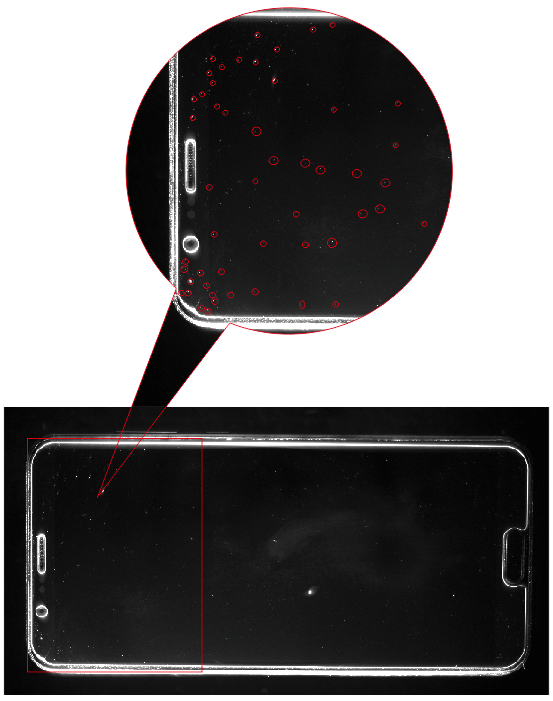

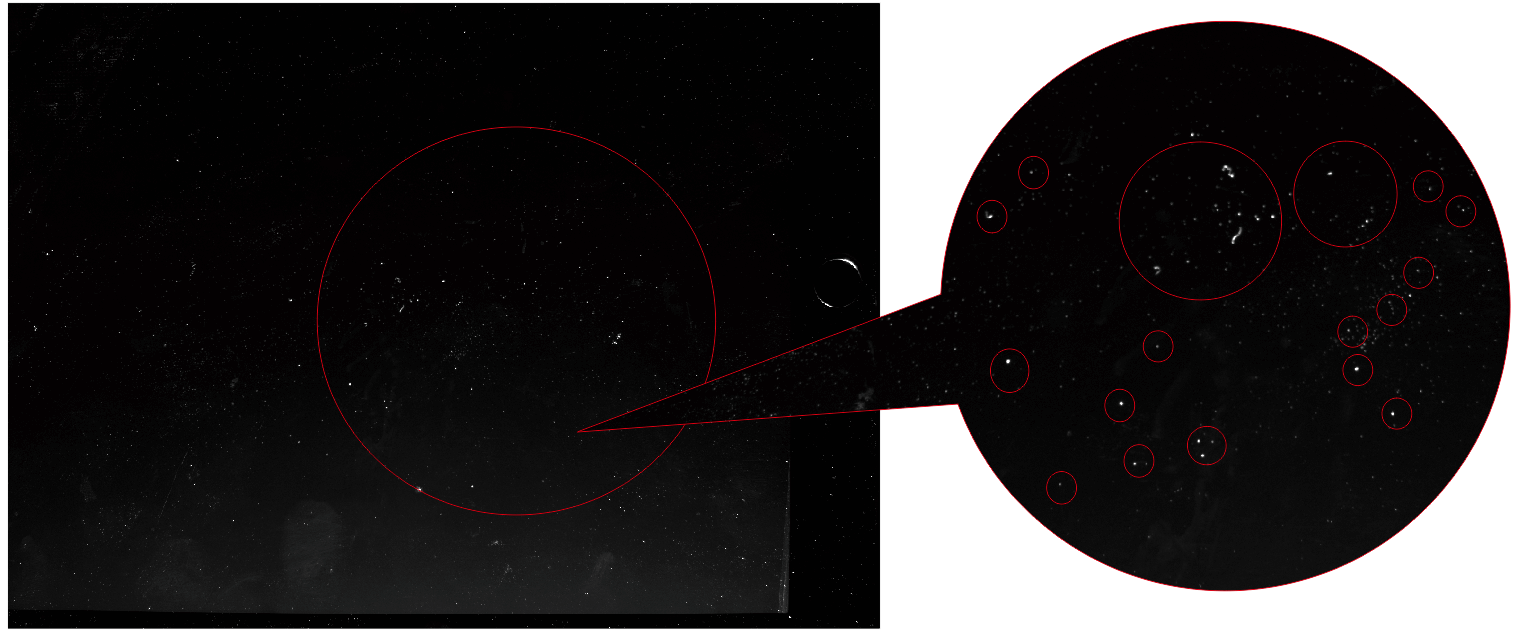

LTS-3LINR效果圖

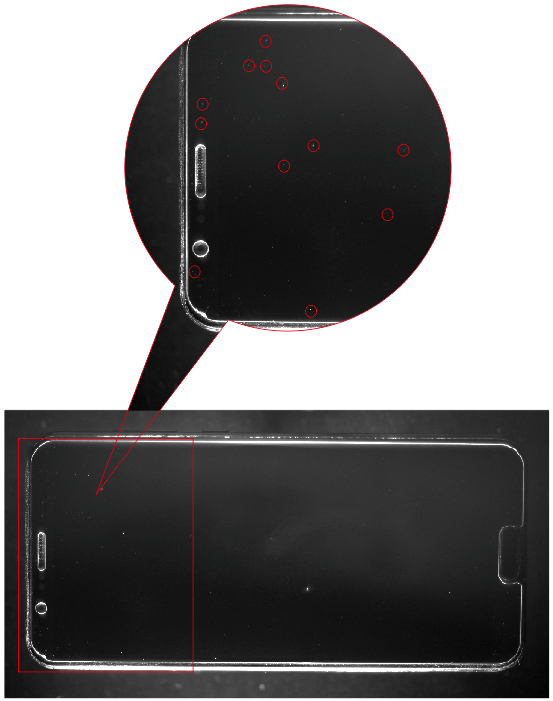

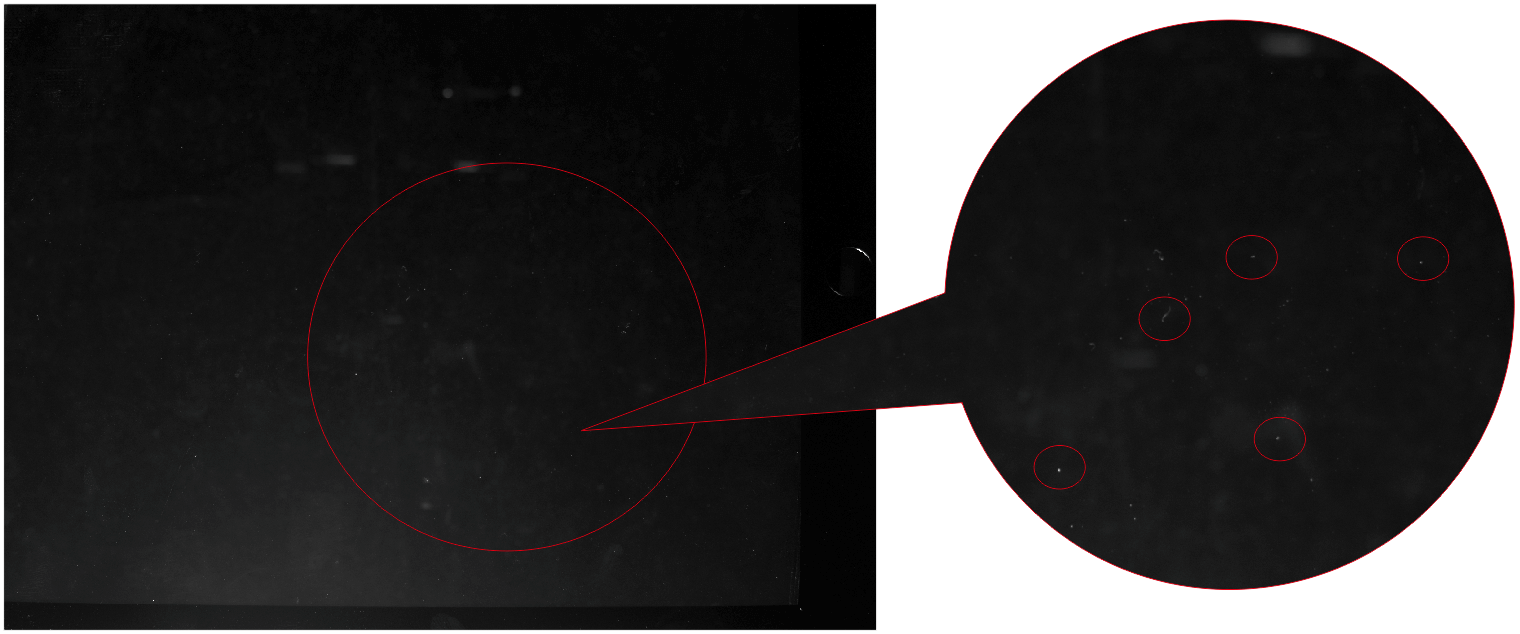

LTS-4BR效果圖

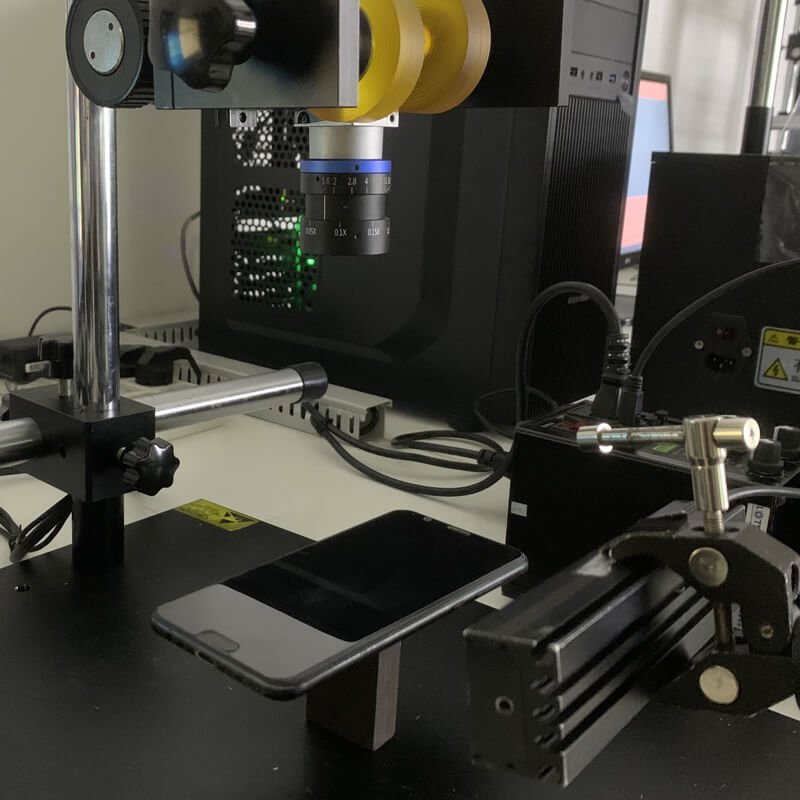

3LINR架構圖

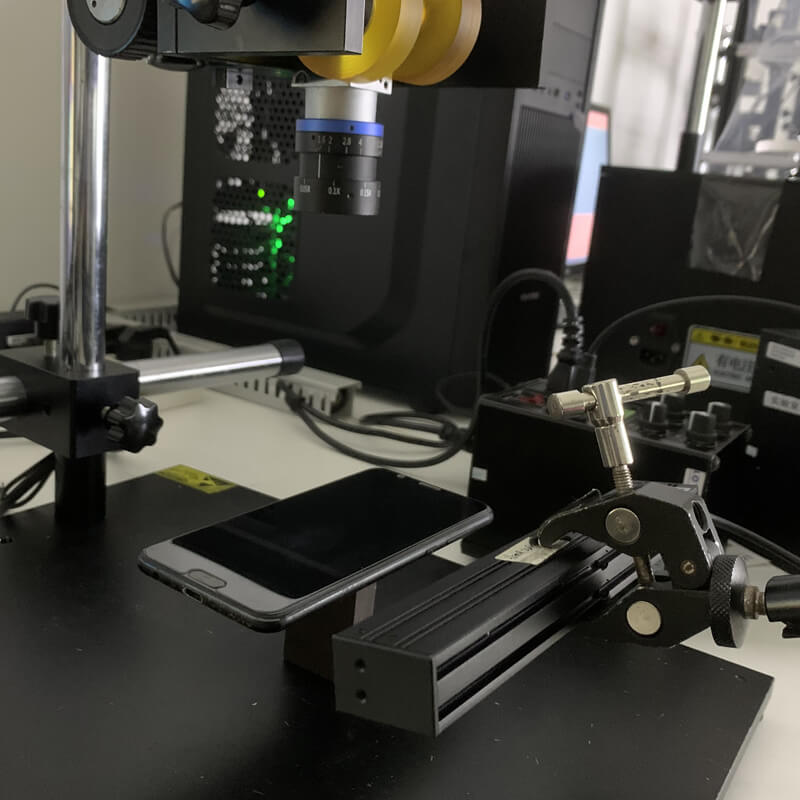

4BR架構圖
案例二、平板電腦屏幕灰塵檢測
檢測要求：視野230*160mm
檢測缺陷特征：灰塵顆粒
對于大面積產品來說，單側打光對光源的照射角度與均勻性要求高，迷你線光照射的光路會比較平行，條形光源角度相對較大，比較散發。所以對于大面積類產品表面灰塵檢測，條形光源會有亮度漸變的問題存在，而使用迷你線光源則無此問題。具體效果如下圖所示：

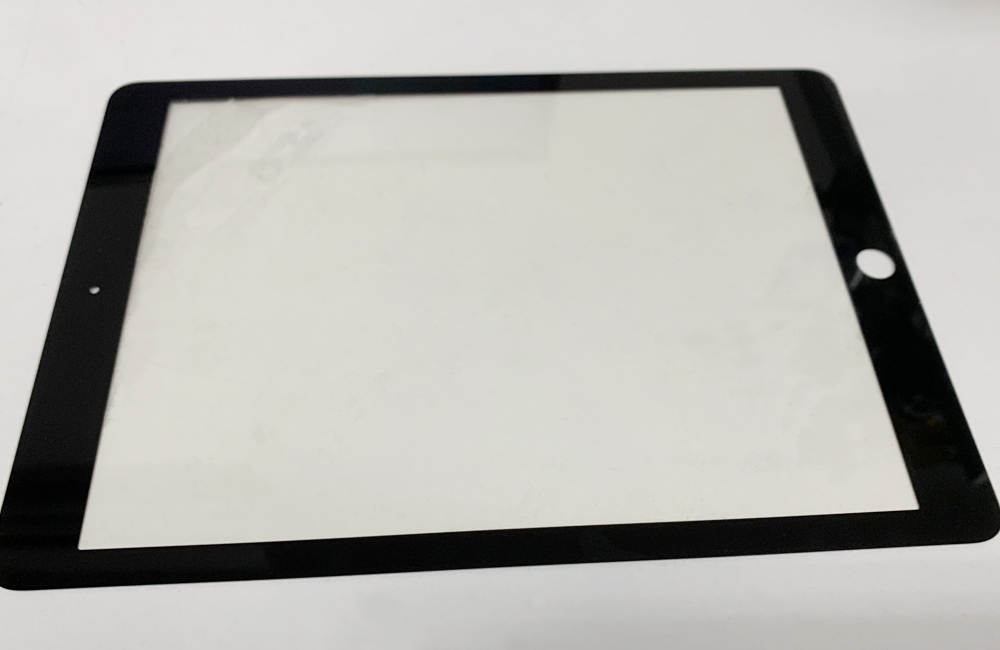

產品實物圖
LTS-3LINR效果圖
LTS-4BR效果圖

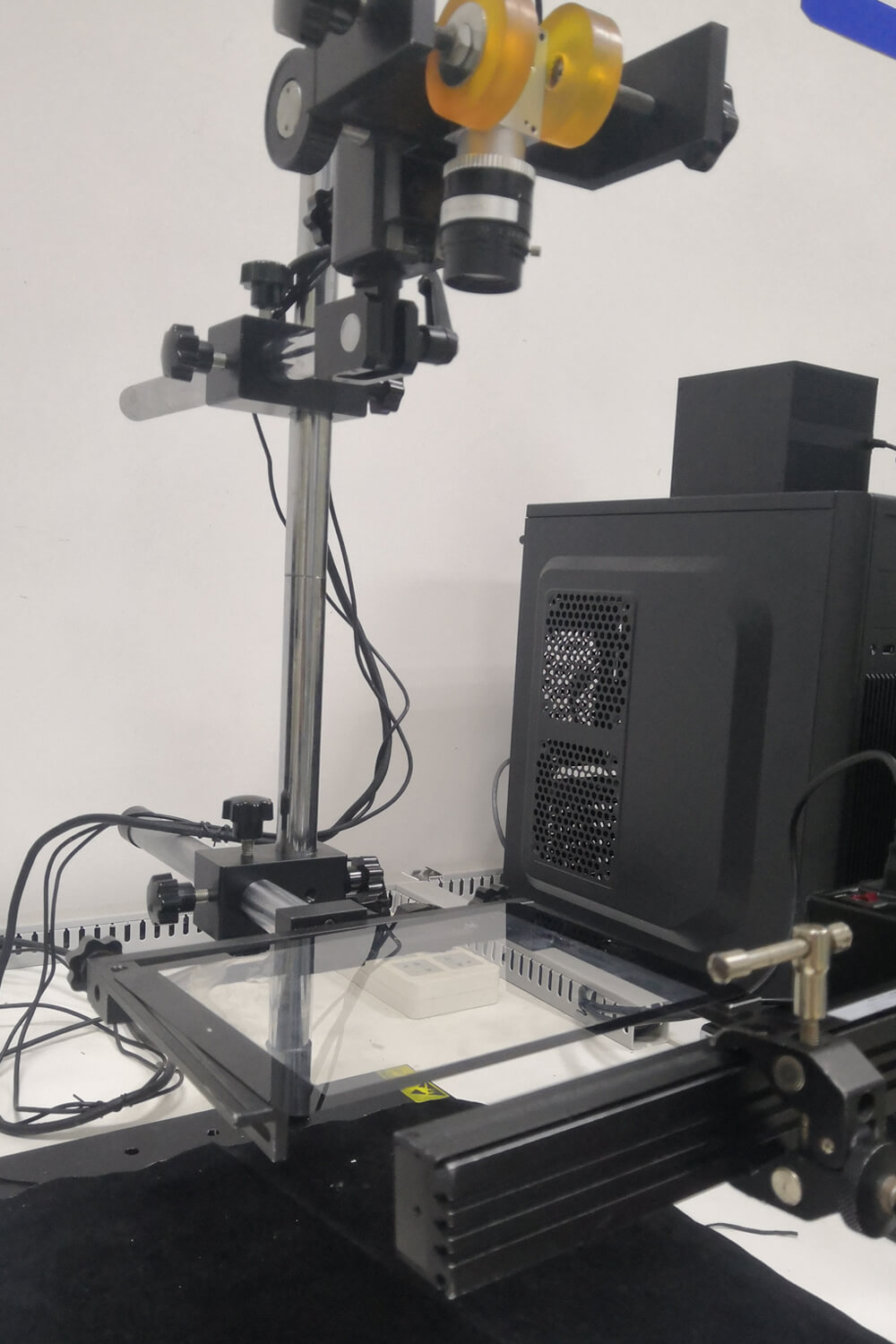

3LINR架構圖
4BR架構圖
迷你線光源3LINR系列光源具有光路平行性好、亮度高特點，結構小巧等優點，可廣泛應用于屏幕灰塵檢測需求。
